نرم‌افزار پروکست ProCAST چیست؟ چه کاربردی دارد؟

در دنیای رقابتی امروز، صنایع تولیدی و به ویژه صنعت ریخته‌گری، با چالش‌های فزاینده‌ای برای کاهش هزینه‌ها، افزایش کیفیت و سرعت بخشیدن به چرخه تولید روبرو می‌شوند. روش‌های سنتی ریخته‌گری، که بر پایه آزمون و خطا و تجربه مهندسان بنا شده‌اند، دیگر پاسخگوی نیازهای پیچیده و دقیق صنایع پیشرفته‌ای چون هوافضا و خودروسازی نیستند. این رویکرد سنتی، اغلب به اتلاف قابل توجه زمان، انرژی و مواد اولیه منجر می‌شود و ریسک بروز عیوب در قطعه نهایی را بالا می‌برد. در اینجاست که شبیه‌سازی فرآیند، به عنوان یک روش نوین، معادلات را تغییر می‌دهد. نرم‌افزارهای شبیه‌سازی مهندسی، با ایجاد یک "کارگاه ریخته‌گری مجازی"، به مهندسان امکان می‌دهند تا پیش از صرف هرگونه هزینه برای ساخت قالب و ذوب مواد، تمام مراحل فرآیند را به صورت دیجیتال تحلیل، اعتبارسنجی و بهینه‌سازی کنند. نرم‌افزار ProCAST به عنوان یکی از پیشگامان این تحول دیجیتال، ابزاری قدرتمند در اختیار مهندسان مواد و متالورژی قرار می‌دهد تا قطعاتی بی‌نقص را در اولین تلاش تولید کنند.

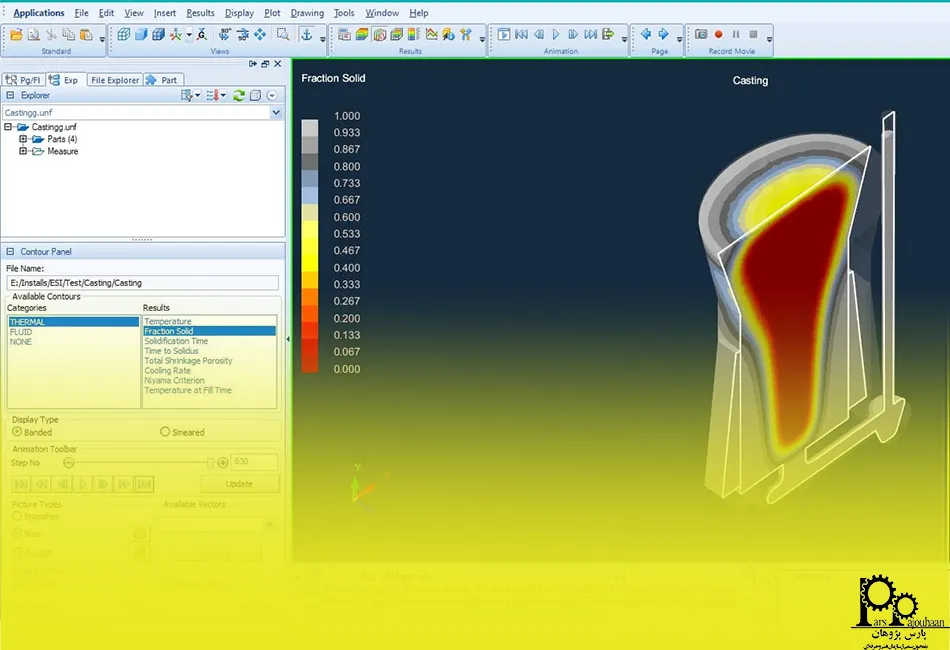

نرم‌افزار ProCAST چیست؟

نرم‌افزار ProCAST، محصول شرکت ESI Group، یک مجموعه نرم‌افزاری جامع برای شبیه‌سازی فرآیندهای مختلف ریخته‌گری به شمار می‌رود. این نرم‌افزار بر پایه فناوری قدرتمند روش اجزای محدود (Finite Element Method  FEM) کار می‌کند. این روش، برخلاف روش‌های دیگر مانند تفاضل محدود (FDM)، انعطاف‌پذیری بسیار بالایی در مدل‌سازی هندسه‌های پیچیده، قطعات جدار نازک و تحلیل دقیق تنش‌ها و تغییرشکل‌ها فراهم می‌آورد.

اساس کار ProCAST بر مجموعه‌ای از حلگرهای (Solvers) چند فیزیکی استوار است که به صورت کاملاً ترکیبی (Coupled) با یکدیگر عمل می‌کنند:

• حلگر جریان (Flow Solver): این حلگر با استفاده از معادلات کامل ناویر-استوکس، حرکت مذاب درون قالب را شبیه‌سازی می‌کند. پدیده‌هایی مانند تلاطم جریان، حبس هوا، ورود اکسیدها و عیوب مربوط به پر شدن قالب (مانند نیامد) را با دقت بالایی پیش‌بینی می‌کند.
• حلگر حرارتی (Thermal Solver): این بخش، انتقال حرارت از طریق رسانش، همرفت و تشعشع را در کل سیستم (مذاب، قالب، ماهیچه‌ها) محاسبه می‌کند. این حلگر با مدل‌سازی دقیق فرآیند انجماد و آزادسازی گرمای نهان، نقاط داغ (Hot Spots) و ریسک ایجاد حفرات انقباضی را مشخص می‌سازد.
• حلگر تنش (Stress Solver): این حلگر که یکی از نقاط قوت ProCAST به دلیل پایه FEM آن محسوب می‌شود، تنش‌های حرارتی-مکانیکی را در طول فرآیند انجماد، سرد شدن و عملیات حرارتی بعدی محاسبه می‌کند. این قابلیت برای پیش‌بینی عیوبی چون ترک گرم، ترک سرد، انحنا و تنش‌های پسماند در قطعه نهایی، حیاتی تلقی می‌شود.

علاوه بر این، ProCAST یک پایگاه داده مواد بسیار گسترده و معتبر دارد که خواص ترموفیزیکی اکثر آلیاژهای ریختگی (فولاد، چدن، آلومینیوم، سوپرآلیاژهای پایه نیکل و تیتانیوم) و مواد قالب را شامل می‌شود.

چرا شبیه‌سازی ریخته‌گری برای مهندس مواد حیاتی است؟

استفاده از نرم‌افزارهای شبیه‌سازی مانند ProCAST دیگر یک انتخاب لوکس برای کارخانه‌های ریخته‌گری مدرن نیست، بلکه یک ضرورت استراتژیک برای بقا و پیشرفت در بازار رقابتی امروز محسوب می‌شود. مزایای کلیدی این رویکرد عبارتند از:

1. پیشگیری فعالانه از عیوب و تضمین کیفیت: شبیه‌سازی به مهندسان اجازه می‌دهد تا پیش از تولید، عیوب رایج ریخته‌گری را پیش‌بینی، تحلیل و ریشه‌یابی کنند. این امر کنترل کیفیت را از انتهای خط تولید (بازرسی و اسقاط قطعات معیوب) به ابتدای فرآیند (طراحی یک فرآیند بهینه) منتقل می‌کند.
2. کاهش چشمگیر هزینه‌ها و ضایعات: با حذف چرخه‌های گران‌قیمت ساخت نمونه‌های اولیه و رویکرد آزمون و خطا، صرفه‌جویی عظیمی در هزینه‌های مواد اولیه، نیروی کار و انرژی حاصل می‌شود. مطالعات موردی، صرفه‌جویی صدها هزار یورویی در سال را تنها برای بهینه‌سازی تولید یک قطعه نشان می‌دهند.
3. تسریع چرخه توسعه محصول و ورود به بازار: توانایی ارزیابی سریع طرح‌های مختلف و بهینه‌سازی سیستم‌های راهگاهی و تغذیه‌گذاری به صورت مجازی، زمان توسعه قالب را از چندین ماه به چند هفته کاهش می‌دهد که یک مزیت رقابتی بزرگ به شمار می‌آید.
4. بهینه‌سازی خواص مکانیکی و عملکرد قطعه: شبیه‌سازی فراتر از پیش‌بینی عیب می‌رود. این ابزار به مهندس مواد قدرت می‌دهد تا با کنترل پارامترهای فرآیند، ریزساختار، ساختار دانه و تنش‌های پسماند را پیش‌بینی و مهندسی کند تا به خواص مکانیکی مطلوب (مانند استحکام خستگی و مقاومت به خزش) دست یابد.

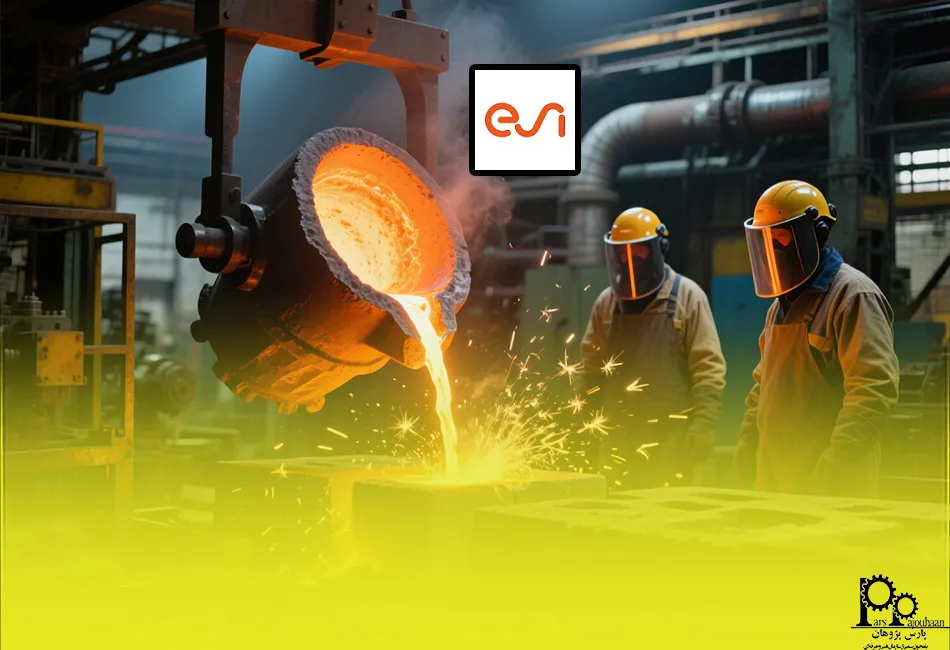

کاربرد پروکست چیست؟

تطبیق‌پذیری ProCAST آن را به ابزاری کارآمد برای طیف وسیعی از فرآیندهای ریخته‌گری تبدیل کرده است. برخی از مهم‌ترین کاربردهای آن عبارتند از:

• ریخته‌گری دقیق : این نرم‌افزار برای شبیه‌سازی قطعات پیچیده و حیاتی هوافضا مانند پره‌های توربین، ابزاری بی‌رقیب است. قابلیت‌های اختصاصی آن شامل تولید خودکار مدل مش پوسته سرامیکی (با ضخامت‌های متغیر و لایه‌های متعدد) و مدل‌سازی دقیق انتقال حرارت تشعشعی برای سوپرآلیاژهای دما بالا می‌شود.
• ریخته‌گری تحت فشار : ProCAST قادر به شبیه‌سازی کامل سیکل‌های ریخته‌گری تحت فشار (HPDC) و فشار پایین (LPDC) از مرحله پیش‌گرم کردن قالب تا انجماد و خروج قطعه است. این قابلیت به بهینه‌سازی سیستم تزریق، تثبیت دمای قالب و پیش‌بینی عمر قالب کمک شایانی می‌کند.
• ریخته‌گری در ماسه : در این فرآیند، ProCAST برای بهینه‌سازی طراحی سیستم‌های راهگاهی و تغذیه‌گذاری جهت دستیابی به حداکثر بازده (Yield) و کاهش ضایعات به کار می‌رود. مدل‌های ریزساختاری ویژه‌ای برای انواع چدن‌ها (خاکستری، داکتیل، CGI) در این نرم‌افزار وجود دارد که اثر انبساط گرافیت و سختی قالب بر ایجاد تخلخل را در نظر می‌گیرد.

در جدول زیر، مهم‌ترین عیوب قابل پیش‌بینی در ProCAST بر اساس منشأ فیزیکی آن‌ها دسته‌بندی شده‌اند.

مثال عملی: تحلیل انجماد و پیش‌بینی اندازه دانه در ProCAST

یکی از قدرتمندترین قابلیت‌های ProCAST، ماژول CAFE- Cellular Automaton - Finite Element آن برای پیش‌بینی ریزساختار است. این ماژول یک مدل چند مقیاسی ارائه می‌دهد که تحلیل حرارتی ماکروسکوپیک (توسط FE) را به مدل میکروسکوپیک رشد دانه (توسط CA) پیوند می‌زند. حلگر FE میدان دمایی و نرخ سرد شدن را در کل قطعه محاسبه می‌کند و مدل CA از این اطلاعات برای شبیه‌سازی "جوانه‌زنی" دانه‌های جدید و "رشد" رقابتی آن‌ها استفاده می‌کند تا مورفولوژی نهایی دانه‌ها (مثلاً دانه‌های ریز هم‌محور در مقابل دانه‌های درشت ستونی) را تعیین نماید.

اهمیت این موضوع زمانی آشکار می‌شود که بدانیم خواص مکانیکی یک قطعه، ارتباط مستقیمی با ساختار دانه آن دارد. برای مثال، در یک پره توربین موتور جت، دستیابی به ساختار تک‌کریستال یا ستونی جهت‌دار برای مقاومت در برابر خزش در دماهای بالا، یک الزام عملکردی و ایمنی است.

در یک مطالعه دانشگاهی بر روی چدن کروم‌دار، محققان از ماژول CAFE برای تحلیل تاثیر ضخامت قطعه بر ساختار دانه اولیه استفاده کردند. نتایج شبیه‌سازی نشان داد که در مقاطع ضخیم‌تر (که با نرخ آهسته‌تری سرد می‌شوند)، ساختار دانه ستونی غالب می‌شود، در حالی که در مقاطع نازک‌تر (با نرخ سرد شدن بالاتر)، دانه‌های ریز و هم‌محور، به ویژه در نزدیکی سطح، شکل می‌گیرند. این پیش‌بینی‌ها سپس با استفاده از روش پیشرفته میکروسکوپی پراش الکترون‌های بازگشتی (EBSD) به صورت آزمایشگاهی تایید شدند. این مثال به خوبی نشان می‌دهد که ProCAST چگونه از یک ابزار پیشگیری از عیب، به یک ابزار طراحی مواد (Material Design) تبدیل می‌شود.

جایگاه ProCAST در میان نرم‌افزارهای مهندسی

در حوزه شبیه‌سازی ریخته‌گری، ProCAST در کنار رقیب اصلی خود، MAGMASOFT، قرار می‌گیرد. تفاوت بنیادین این دو نرم‌افزار در تکنولوژی حلگر مرکزی آن‌ها نهفته است که بر نقاط قوت و کاربردهای ایده‌آل هر یک تأثیر می‌گذارد.

سخت‌افزار مناسب برای ProCAST

اجرای روان و کارآمد شبیه‌سازی‌های پیچیده در ProCAST نیازمند یک ایستگاه کاری (Workstation) مهندسی قدرتمند است. اگرچه حداقل سیستم مورد نیاز اعلام شده توسط شرکت سازنده پایین به نظر می‌رسد، برای کار حرفه‌ای، سرمایه‌گذاری بر روی سخت‌افزار مناسب، امری ضروری است.

نکته کلیدی در انتخاب کارت گرافیک، اولویت دادن به کارت‌های سری Workstation (مانند NVIDIA RTX PRO یا AMD Radeon Pro) بر کارت‌های گیمینگ (Gaming) است. دلیل این امر، پایداری درایورهای این کارت‌ها برای نرم‌افزارهای مهندسی، پشتیبانی از حافظه‌های با قابلیت تصحیح خطا (ECC) و بهینه‌سازی عملکرد آن‌ها برای محاسبات مهندسی به جای بازی‌های کامپیوتری است.

جمع‌بندی

نرم‌افزار ProCAST فراتر از یک ابزار شبیه‌سازی ساده، یک آزمایشگاه مجازی کامل در اختیار مهندس مواد قرار می‌دهد. این نرم‌افزار به متخصصان این حوزه قدرت می‌دهد تا بدون محدودیت‌های هزینه و زمان نمونه‌سازی فیزیکی، بی‌نهایت متغیر طراحی، آلیاژهای جدید و پارامترهای فرآیندی را کشف و آزمایش کنند. ProCAST با تبدیل فرآیند ریخته‌گری از یک هنر مبتنی بر تجربه به یک علم دقیق و پیش‌بینی‌پذیر، نقشی کلیدی در نوآوری و پیشرفت صنایع تولیدی ایفا می‌کند.

گشودن پتانسیل کامل این آزمایشگاه مجازی و ترجمه نتایج شبیه‌سازی به موفقیت در دنیای واقعی تولید، نیازمند درک عمیق از قابلیت‌های نرم‌افزار و اصول مهندسی پشت آن است. برای دانشجویان و مهندسانی که به دنبال کسب این تخصص حیاتی هستند، دوره‌های گروه آموزشی پارس پژوهان یک مسیر ساختاریافته برای تسلط بر این دانش فراهم می‌کند. به طور خاص، دوره آموزش پروکست (Procast) آموزش‌های متمرکز و کاربردی را ارائه می‌دهد که شرکت‌کنندگان را با مهارت‌های لازم برای مقابله با چالش‌های پیچیده صنعتی مجهز می‌سازد. همچنین شما برای مطالعه بیشتر راجب رشته مهندسی مواد می‌توانید مقاله مهندسی مواد چیست؟ را مطالعه فرمایید.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند
