نرمافزار Sysweld یکی از ابزارهای پیشرفته در زمینه شبیهسازی فرآیندهای جوشکاری است که به مهندسان و پژوهشگران امکان میدهد تا با استفاده از مدلسازی و تحلیلهای دقیق، رفتار و ویژگیهای متالورژیکی و مکانیکی مواد در حین و پس از فرآیند جوشکاری را بررسی کنند. این نرمافزار به طور خاص برای شبیهسازی انواع فرآیندهای جوشکاری مانند جوشکاری قوسی، لیزری و الکترونبینی طراحی شده و به کاربران کمک میکند تا اثرات حرارتی و تنشهای داخلی در مواد را شبیهسازی کرده و رفتار آنها را در شرایط واقعی پیشبینی کنند. اگر قصد دارید با یادگیری این نرمافزار به یک مهندس جوشکاری بهروز و ماهر تبدیل شوید، این مقاله مخصوص شماست.
فهرست مطالب:
معرفی نرمافزار سیس ولد Sysweld
همانطور که در مقاله معرفی نرم افزارهای جوشکاری (4 نرم افزار کاربردی) نیز بیان کردیم، Sysweld یکی از نرمافزارهای پرکاربرد جوشکاری است که از قابلیتهای پیشرفتهای برای شبیهسازی فرآیندهای مختلف جوشکاری مانند جوشکاری قوسی، لیزری و مقاومتی بهره میبرد و میتواند اثرات حرارتی، تنشهای داخلی و تغییرات ساختاری مواد را در طول فرآیند جوشکاری مدلسازی کند. این ابزار به کاربران کمک میکند تا مشکلاتی مانند ترک خوردگی، انحرافات و تغییر شکلها را پیشبینی کرده و فرآیند جوشکاری را برای دستیابی به نتایج بهینه تنظیم کنند.
یکی از ویژگیهای برجسته Sysweld توانایی آن در شبیهسازی جوشکاری چند مرحلهای و استفاده از مواد مختلف با ویژگیهای متنوع است. این نرمافزار به ویژه در بهینهسازی کیفیت جوش و کاهش خطرات ناشی از جوشکاری نادرست کمک شایانی میکند. با استفاده از Sysweld، میتوان تمامی مراحل فرآیند جوشکاری را از ابتدا تا انتها شبیهسازی کرده و نتایج آن را برای تصمیمگیریهای دقیقتر در طراحی و تولید استفاده کرد.
نرمافزار Sysweld توسط شرکت فرانسوی ESI Group در دهه ۱۹۸۰ و در همکاری با شرکت Famaton توسعه یافت. این نرمافزار بیش از سی سال سابقه در شبیهسازی فرآیندهای جوشکاری، عملیات حرارتی و پدیدههای مرتبط با تغییرات متالورژیکی و مکانیکی دارد. طی این سالها، Sysweld با همکاری صنایع بزرگ جهانی بهطور مداوم بهبود یافته و به یکی از ابزارهای پیشرو در تحلیل چندفیزیکی فرآیندهای اتصال حرارتی تبدیل شده است.
نرمافزار Sysweld میتواند در موارد زیر کمککننده باشد:
-
اعوجاج باقیمانده را ارزیابی کنید
مونتاژ یک سازه نیاز به اتصالات متوالی، جوشکاری مداوم و یا نقطه ای دارد. بنابراین، تعیین ترتیب جوش و مکانهایی که قطعات در آن قرار خواهند گرفت جوش داده میشود همچنین برای تکمیل صحیح فرآیند مونتاژ جوش، بسیار مهم است. شبیهسازی، امکان پیشبینی و به حداقل رساندن اعوجاجهایی را فراهم میکند که باعث افزایش کیفیت کلی محصول و همچنین صرفهجویی شدید در هزینه میشود.
-
تنشهای پسماند را به حداقل برسانید
شبیهسازی فرآیند جوشکاری با هدف کنترل فرآیند به گونهای است که باید تنشهای پسماند به حداقل برسد. تنشهای سطحی کششی، در نتیجه، طول عمر یک قطعه افزایش مییابد زیرا ترکهای کمتری پس از چرخه جوشکاری ظاهر میشود. تنشهای فشاری نیز بر روی سطح قطعه شناسایی میشود، بنابراین کیفیت قطعه را بهبود میبخشد و خطرات خوردگی ناشی از تنشهای کششی را به حداقل میرساند.
بررسی حساسیت هندسه، پارامترهای مواد و فرآیند، با آموزش نرمافزار SYSWELD استفاده از مراحل طراحی، خطاهای پرهزینه را کاهش میدهد. آموزش نرمافزار SYSWELD به شما کمک میکند برای بهینهسازی هندسه قطعه، مواد و پارامترهای فرآیند از تغییرات مهندسی که ممکن است بعدا رخ دهد جلوگیری کنید.
-
فرآیند جوشکاری را بهینه کنید
نرمافزار شبیهسازی جوشکاری، جوش تعریف شده توسط کاربر و کنترل آن است، که اجازه میدهد تا پارامترهای تولید مانند سرعت، انرژی ورودی و بسیاری دیگر را محاسبه کند.
قابلیتهای نرمافزار سیس ولد Sysweld در جوشکاری
Sysweld با فراهم آوردن ابزارهای شبیهسازی دقیق، میتواند زمان و هزینههای آزمایشهای فیزیکی را کاهش دهد و در عین حال، امکان بهینهسازی فرآیندهای جوشکاری را فراهم میکند. در دوره آموزش سیس ولد SYSWELD سعی شده است که مثالهای صنعتی برای روشهای مختلف جوشکاری ارائه شود و به صورت پروژهمحور باشد. در سیس ولد هر کدام از فرآیندها به صورت دو یا سهبعدی انجام میشوند. این نرمافزار به ویژه در صنایع تولیدی، خودروسازی، ساخت و ساز و سایر حوزههایی که نیاز به جوشکاری دارند همانند حوزه مهندسی مواد کاربرد دارد.
|
قابلیتها |
توضیحات |
|
شبیهسازی فرآیندهای مختلف جوشکاری |
پشتیبانی از انواع فرآیندهای جوشکاری مانند جوشکاری قوسی، لیزری، مقاومتی و جوشکاری الکترود دستی |
|
مدلسازی دقیق اثرات حرارتی |
شبیهسازی دقیق توزیع حرارت در طول فرآیند جوشکاری و بررسی تأثیر آن بر روی ویژگیهای متالورژیکی |
|
شبیهسازی تغییرات تنشهای داخلی |
بررسی و شبیهسازی تنشهای داخلی ایجاد شده در قطعه پس از جوشکاری و پیشبینی مشکلات احتمالی مانند ترکها |
|
آنالیز تغییر شکلهای حرارتی |
تحلیل تغییر شکلها و انحرافات در قطعات تحت تأثیر حرارت جوشکاری |
|
مدلسازی جوشکاری چند مرحلهای |
شبیهسازی فرآیند جوشکاری در مراحل مختلف برای تحلیل اثرات جوشکاریهای مکرر و بهینهسازی فرآیند |
|
پیشبینی مشکلات متالورژیکی |
تحلیل و پیشبینی مشکلات متالورژیکی نظیر تشکیل فازهای نامطلوب، تغییرات ساختاری و عیوب جوش |
|
شبیهسازی جوشکاری با مواد مختلف |
امکان شبیهسازی فرآیند جوشکاری با استفاده از مواد مختلف با ویژگیهای متفاوت (متال، آلیاژ، ترکیبات خاص) |
|
تحلیل مقاومت جوش |
ارزیابی مقاومت و استحکام جوشها و مقایسه با خواص مواد پایه و مشخصات طراحی |
|
شبیهسازی رفتار حرارتی در جوشکاری لیزری |
مدلسازی خاص فرآیند جوشکاری لیزری و بررسی ویژگیهای حرارتی و تاثیر آن بر قطعه جوش خورده |
|
مدلسازی تأثیرات تنش حرارتی در جوشکاری قوسی |
شبیهسازی دقیق فرآیند جوشکاری قوسی با توجه به توزیع حرارت و تأثیر آن بر تشکیل جوش و تغییرات ساختاری |
مزایا و معایب نرمافزار سیس ولد SYSWELD
نرم افزار Sysweld مزایای متعددی دارد که آن را به ابزاری کارآمد برای شبیهسازی و تحلیل فرآیندهای جوشکاری در صنایع مختلف تبدیل میکند. در اینجا به برخی از مهمترین مزایای این نرم افزار اشاره میکنیم:
- کاهش هزینههای آزمایشهای فیزیکی
با استفاده از شبیهسازیهای دقیق، میتوان فرآیند جوشکاری را بدون نیاز به انجام آزمایشهای پرهزینه و زمانبر در دنیای واقعی تست کرد. این امر به کاهش هزینهها و بهبود کارایی در تولید کمک میکند. - بهینهسازی فرآیندهای جوشکاری
نرم افزار Sysweld به کاربران این امکان را میدهد که فرآیندهای جوشکاری را بهینه کرده و مشکلات احتمالی را پیش از اجرای واقعی شبیهسازی و رفع کنند. این امر به افزایش کیفیت جوشها و کاهش اشتباهات در تولید منجر میشود. - دقت بالا در شبیهسازی حرارت و تنشها
Sysweld قادر است اثرات دقیق حرارتی و تنشهای ناشی از فرآیند جوشکاری را شبیهسازی کند. این ویژگی به پیشبینی دقیق تغییرات ساختاری و مکانیکی در قطعات کمک میکند. - پشتیبانی از فرایندهای مختلف جوشکاری
این نرمافزار از طیف وسیعی از فرآیندهای جوشکاری مانند جوشکاری قوسی، لیزری، مقاومتی و جوشکاری با استفاده از الکترود پشتیبانی میکند. این تنوع به مهندسان این امکان را میدهد که در پروژههای مختلف از آن استفاده کنند. - تحلیل دقیق رفتار متالورژیکی
Sysweldمیتواند تغییرات متالورژیکی مواد در حین جوشکاری را بررسی کرده و مشکلاتی مانند تشکیل فازهای نامطلوب، ترکها یا تغییرات در خواص مواد را پیشبینی کند. - کاهش زمان طراحی و تولید
با شبیهسازی دقیق و شفاف فرآیندهای جوشکاری، زمان مورد نیاز برای طراحی و تولید قطعات کاهش مییابد. مهندسان میتوانند به سرعت تغییرات لازم را انجام داده و فرآیند را بهینهسازی کنند. - پیشبینی و رفع مشکلات قبل از تولید
نرمافزار Sysweld امکان شبیهسازی دقیق عیوب احتمالی مانند ترک خوردگی، انحرافات و تغییرات غیر مطلوب را قبل از انجام فرآیند واقعی فراهم میآورد و این امر باعث پیشگیری از مشکلات در مراحل بعدی تولید میشود. - ارتقاء کیفیت محصول نهایی
با استفاده از Sysweld، میتوان به طراحی دقیقتر و شبیهسازی جوشهایی با کیفیت بالاتر دست یافت. این امر باعث بهبود دوام و استحکام قطعات جوش خورده در صنایع حساس میشود. - پشتیبانی از تحلیلهای چند فازی
این نرمافزار قادر است فرآیندهای پیچیده جوشکاری را که شامل چندین فاز و مراحل مختلف است شبیهسازی کند و این ویژگی به بهبود دقت پیشبینیها و تحلیلهای فرآیند کمک میکند. - بهبود فرآیندهای تولید در صنایع حساس
به ویژه در صنایعی مانند هوافضا، خودروسازی و انرژی، که نیاز به دقت و کیفیت بالای جوشکاری دارند، Sysweld میتواند به طور قابل توجهی کیفیت و کارایی را ارتقا دهد.
این مزایا باعث میشود که Sysweld یک ابزار قوی و ضروری برای مهندسان جوش و طراحان باشد تا به بهبود فرآیندهای جوشکاری، کاهش هزینهها و افزایش کیفیت در صنایع مختلف دست یابند. در کنار مزایایی که به تحلیل آنها پرداختیم، این نرمافزار معایب و چالشهایی هم دارد که مهندسان جوش باید از آنها مطلع باشند:
- پیچیدگی رابط کاربری:
محیط کاربری نسبتا پیچیده، یادگیری و استفاده از آن را برای کاربران جدید دشوار میکند.
- محدودیت در مدلسازی هندسی:
امکانات مدلسازی هندسی داخلی آن قوی نیست و معمولاً نیاز به ادغام با نرمافزارهای CAD دیگر دارد.
- هزینه بالای لایسنس:
هزینههای نرمافزار و ماژولهای تخصصی آن برای شرکتهای کوچک یا مراکز آموزشی سنگین است.
- چالش در شبیهسازی فرآیندهای غیراستاندارد:
مدلسازی فرآیندهای جوشکاری یا حرارتی غیرمعمول یا ترکیبی نیازمند تنظیمات پیچیده یا توسعه کد اختصاصی است.
نمونه پروژه با نرمافزار Sysweld
یادگیری نرمافزار Sysweld برای مهندسان جوش، طراحان و متخصصان صنعت میتواند نقش بسیار مهمی در ارتقای دانش فنی و بهبود کیفیت فرایندهای جوشکاری ایفا کند. این نرمافزار با ارائه ابزارهای پیشرفته برای شبیهسازی و تحلیل فرآیندهای جوشکاری، به کاربران کمک میکند تا با شبیهسازی دقیق اثرات حرارتی، تنشهای داخلی و تغییرات متالورژیکی در حین جوشکاری، مشکلات احتمالی را شناسایی کرده و فرآیندهای جوشکاری را بهینهسازی کنند. یادگیری دقیق و آشنایی با تمامی قابلیتها و ویژگیهای این نرمافزار برای بهبود عملکرد در پروژههای جوشکاری بسیار حائز اهمیت است.
پروژهای را فرض کنید که با هدف شبیهسازی عددی فرآیند جوشکاری دو ورق فولادی بهروش قوس الکتریکی در نرمافزار SYSWELD طراحی شده است تا رفتار حرارتی و مکانیکی سازه در حین و پس از جوشکاری مورد بررسی قرار گیرد. هدف اصلی، تحلیل توزیع دما، پیشبینی تغییر شکل و ارزیابی تنشهای باقیمانده در ناحیه جوش و اطراف آن است که از عوامل کلیدی در کاهش عمر خستگی و ایجاد ترک در اتصالات جوشی محسوب میشوند. در این شبیهسازی، فرض میشود که دو ورق کاملاً تماس دارند و بدون شکاف هستند، جوش بهصورت خطی و یکطرفه انجام میشود و و شرایط محیطی شامل انتقال حرارت جابجایی و تابش با دمای محیط 25°C است. همچنین، رفتار ماده بهصورت الاستوپلاستیک و وابسته به دما در نظر گرفته شده و از مدل منبع حرارتی Goldak برای توصیف ورود انرژی جوشکاری استفاده میشود.
مراحل این پروژه شامل گامهای زیر هستند:
تعریف هدف شبیهسازی: هدف این مرحله بررسی توزیع دما، تغییر شکل و تنشهای باقیمانده پس از جوشکاری دو ورق فولادی است. در اینجا فرض میکنیم نوع جوش درز است.
مدلسازی هندسی: در این مرحله دو ورق فولادی با ابعاد مثلاً 200 mm × 100 mm × 10 mm در نظر گرفته میشوند.
مشبندی: از المانهای hexahedral یا tetrahedral استفاده میشود. تراکم مش در ناحیه جوش باید بیشتر باشد (مثلاً اندازه المان 2–3 mm در ناحیه HAZ و 5–10 mm در مناطق دورتر).
تعریف مواد: فولاد ساختاری (مثلاً S355 یا AISI 1020) و وارد کردن خواص آن از طریق کتابخانه داخلی یا وارد کردن دستی
تعریف فرآیند جوشکاری: تعیین نوع فرآیند، پارامترهای حرارتی، مدل منبع حرارتی و مسیر جوش
شرایط مرزی: یک سر ثابت، انتقال حرارت جابجایی و تابش به محیط (25°C)
تنظیمات حلگر (Solver Settings): نوع تحلیل: Transient Thermo-Mechanical Coupled، زمان کل شبیهسازی: مثلاً 120 ثانیه (10 ثانیه جوشکاری + 110 ثانیه خنکشدن)
اجرای تحلیل با Visual-Weld یا Visual-Assembly

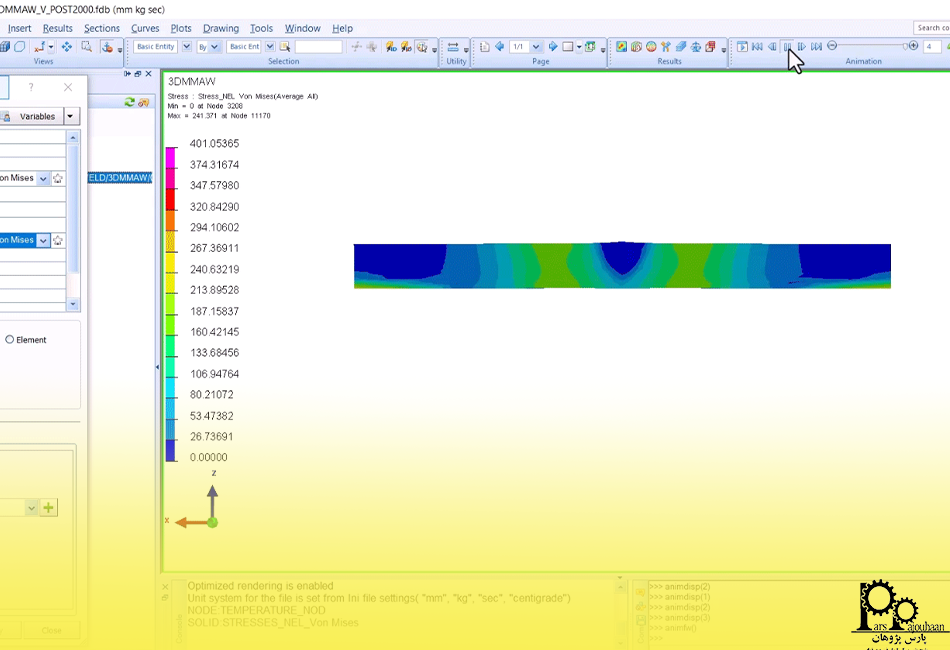

پسپردازش و تحلیل نتایج: نمایش میدان دما، توزیع تنشهای باقیمانده و تغییر شکل
جمع بندی
نرم افزار Sysweld یکی از ابزارهای پیشرفته و کاربردی در شبیهسازی فرآیندهای جوشکاری است که به مهندسان و طراحان این امکان را میدهد تا با دقت بالا رفتار حرارتی، تنشها و تغییرات متالورژیکی در قطعات جوش خورده را شبیهسازی و تحلیل کنند. این نرم افزار با پشتیبانی از انواع فرآیندهای جوشکاری مانند جوشکاری قوسی، لیزری، مقاومتی و دیگر روشها، به بهینهسازی فرآیندها، کاهش هزینههای آزمایشهای فیزیکی و افزایش کیفیت جوشها کمک میکند. از مزایای بارز آن میتوان به کاهش اعوجاج، پیشبینی و رفع مشکلات متالورژیکی، بهینهسازی فرآیندهای جوشکاری و ارتقای کیفیت محصول نهایی اشاره کرد.
یادگیری Sysweld برای مهندسان جوش و متخصصان صنایع مختلف امری ضروری است تا بتوانند از این ابزار قدرتمند به نحو احسن در پروژههای خود بهرهبرداری کنند. ترکیب یادگیری Sysweld با دورههای تخصصی جوشکاری و بازرسی جوش، تواناییهای تحلیلی و عملی شما را تقویت کرده و موجب بهبود فرآیندهای تولید، افزایش کیفیت، کاهش هزینهها و پیشگیری از مشکلات در پروژههای جوشکاری میشود. این رویکرد به ویژه در صنایع حساس و پیچیدهای مانند خودروسازی، هوافضا و انرژی بسیار موثر است.
نویسنده: مصطفی عینعلی، کارشناسی ارشد مهندسی مواد- سایه صفاییان، کارشناسی مهندسی مواد
