پرینت سه بعدی فلزات چیست؟ روش‌ها، کاربردها و مزایا

ساخت قطعات فلزی با هندسه‌های پیچیده، کاهش مصرف مواد اولیه و کوتاه‌تر شدن مسیر تولید، از مهم‌ترین نیازهای صنایع پیشرفته امروزی است. روش‌های سنتی ساخت مانند ماشین‌کاری، ریخته‌گری و شکل‌دهی فلزات در بسیاری از کاربردها همچنان جایگاه مهمی دارند، اما زمانی که طراحی قطعه پیچیده باشد یا تولید یک نمونه خاص با سرعت بالا مورد نیاز باشد، فناوری‌های جدید ساخت می‌توانند مزایای قابل توجهی ایجاد کنند.

پرینت سه بعدی فلزات یا ساخت افزایشی فلزات (Metal Additive Manufacturing) یکی از همین فناوری‌هاست که در آن قطعه به‌صورت لایه‌به‌لایه و بر اساس یک مدل سه‌بعدی دیجیتال ساخته می‌شود. برخلاف روش‌های کاهشی که در آن بخشی از یک بلوک فلزی برداشته می‌شود، در ساخت افزایشی ماده فقط در محل مورد نیاز اضافه می‌شود.

این فناوری در صنایعی مانند هوافضا، خودروسازی، پزشکی، نفت و گاز، نیروگاه، قالب‌سازی و صنایع پیشرفته کاربرد پیدا کرده است. در این مقاله بررسی می‌کنیم که پرینت سه بعدی فلزات چیست، چه روش‌هایی دارد، چه موادی در آن استفاده می‌شود، چه کاربردهایی دارد و مهم‌ترین مزایا و محدودیت‌های آن چیست.

پرینت سه بعدی فلزات چیست؟

پرینت سه بعدی فلزات یک فرآیند ساخت افزایشی است که در آن یک قطعه فلزی از روی مدل سه‌بعدی کامپیوتری و به‌صورت لایه‌به‌لایه ساخته می‌شود. ماده اولیه معمولاً به شکل پودر یا سیم فلزی وارد فرآیند شده و با استفاده از یک منبع انرژی مانند لیزر یا پرتو الکترونی ذوب یا متصل می‌شود.

در این فرآیند ابتدا مدل سه‌بعدی قطعه در نرم‌افزار طراحی می‌شود. سپس مدل به لایه‌های بسیار نازک تقسیم شده و دستگاه پرینتر بر اساس اطلاعات هر لایه، ماده را در محل مشخص قرار می‌دهد. با تکرار این فرآیند، قطعه نهایی به‌تدریج شکل می‌گیرد.

یکی از مهم‌ترین ویژگی‌های ساخت افزایشی، آزادی طراحی است. به کمک این فناوری می‌توان هندسه‌هایی را تولید کرد که ساخت آن‌ها با روش‌های سنتی بسیار دشوار یا حتی غیرممکن است؛ برای مثال کانال‌های داخلی پیچیده، ساختارهای مشبک و قطعات سبک‌وزن با طراحی توپولوژیک.

به همین دلیل پرینت سه بعدی فلزات تنها یک روش جدید برای ساخت قطعه نیست، بلکه می‌تواند شیوه طراحی و تولید محصول را نیز تغییر دهد.

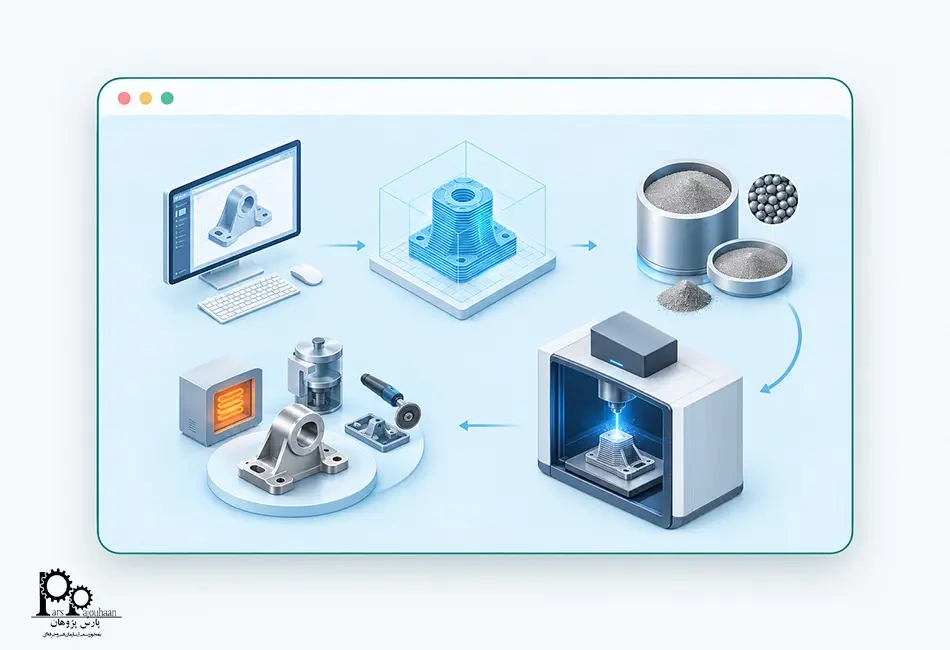

پرینت سه بعدی فلزات چگونه کار می‌کند؟

فرآیند کلی چاپ سه بعدی فلزات را می‌توان در چند مرحله خلاصه کرد:

۱. طراحی قطعه:
ابتدا هندسه قطعه با استفاده از نرم‌افزارهای CAD ایجاد می‌شود. در این مرحله می‌توان طراحی را با توجه به محدودیت‌ها و قابلیت‌های فرآیند ساخت افزایشی بهینه کرد. ابتدا هندسه قطعه با استفاده از نرم‌افزارهای CAD ایجاد می‌شود. آشنایی با نرم‌افزارهای طراحی سه‌بعدی مانند دوره آموزش سالیدورک SolidWorks نیز می‌تواند برای آماده‌سازی مدل و طراحی قطعات مناسب ساخت افزایشی مفید باشد.

۲. آماده‌سازی مدل:
مدل سه‌بعدی به لایه‌های مختلف تقسیم می‌شود. ضخامت لایه، جهت ساخت و نحوه قرارگیری قطعه روی صفحه ساخت از پارامترهای مهم این مرحله هستند.

۳. آماده‌سازی ماده اولیه:
در بسیاری از فناوری‌های فلزی از پودرهای مهندسی‌شده با اندازه و توزیع مشخص استفاده می‌شود. کیفیت پودر تأثیر مستقیمی بر کیفیت قطعه نهایی دارد.

۴. ساخت لایه‌به‌لایه:
منبع انرژی، ماده را در نقاط مشخص ذوب یا متصل می‌کند. پس از تشکیل یک لایه، لایه بعدی ایجاد می‌شود و این روند تا کامل شدن قطعه ادامه پیدا می‌کند.

۵. پس‌پردازش:
پس از اتمام ساخت، ممکن است قطعه به عملیات‌هایی مانند تنش‌زدایی، عملیات حرارتی، HIP، ماشین‌کاری، پرداخت سطح یا حذف ساپورت نیاز داشته باشد.

به همین دلیل، پرینت سه بعدی فلزات را نباید صرفا به مرحله چاپ محدود کرد؛ کیفیت نهایی قطعه حاصل مجموعه‌ای از مراحل طراحی، ساخت، پس‌پردازش و کنترل کیفیت است.

مهم‌ترین روش‌های پرینت سه بعدی فلزات

روش‌های مختلفی برای ساخت افزایشی فلزات توسعه یافته‌اند، اما سه فناوری مهم و شناخته‌شده عبارت‌اند از SLM، DED و EBM.

روش SLM؛ ذوب انتخابی با لیزر

در روش Selective Laser Melting یاSLM، لایه‌ای از پودر فلزی روی بستر ساخت قرار گرفته و یک پرتو لیزر قدرتمند، نواحی مشخصی از پودر را ذوب می‌کند.

پس از تکمیل یک لایه، بستر یا سیستم توزیع پودر جابه‌جا شده و لایه بعدی ایجاد می‌شود.

SLM برای ساخت قطعات دقیق و پیچیده بسیار مناسب است و امکان تولید هندسه‌های پیچیده و ساختارهای سبک‌وزن را فراهم می‌کند. البته کنترل پارامترهایی مانند توان لیزر، سرعت اسکن، فاصله خطوط اسکن و ضخامت لایه برای جلوگیری از عیوبی مانند تخلخل و ذوب ناقص اهمیت زیادی دارد.

روشDED؛ رسوب‌دهی مستقیم انرژی

در روش Directed Energy Deposition یا DED، ماده اولیه معمولاً به شکل پودر یا سیم مستقیماً به ناحیه‌ای وارد می‌شود که هم‌زمان توسط یک منبع انرژی مانند لیزر یا قوس الکتریکی گرم می‌شود.

یکی از مزیت‌های DED قابلیت ساخت قطعات بزرگ‌تر و همچنین تعمیر یا بازسازی برخی قطعات فلزی است.

این روش در تعمیر قطعات گران‌قیمت، ایجاد پوشش‌های مقاوم و ساخت قطعات بزرگ کاربرد دارد.

 روشEBM؛ ذوب با پرتو الکترونی

در روش Electron Beam Melting یا EBM از پرتو الکترونی برای ذوب پودر فلزی استفاده می‌شود. فرآیند در محیط خلأ انجام می‌شود و این ویژگی امکان پردازش برخی آلیاژهای خاص را فراهم می‌کند.

 EBMبه‌ویژه در برخی کاربردهای هوافضایی و پزشکی و برای تولید قطعاتی از آلیاژهای تیتانیوم مورد توجه قرار گرفته است.

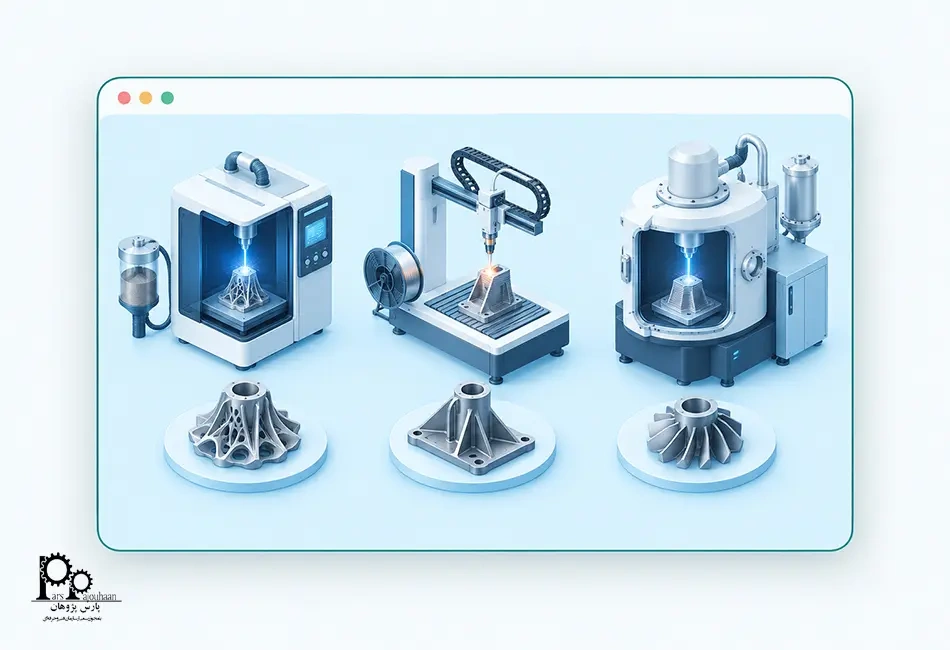

مقایسه روش‌های SLM، DED و EBM

انتخاب بین این روش‌ها به عواملی مانند جنس قطعه، ابعاد، دقت مورد نیاز، تیراژ، هندسه، هزینه و کاربرد نهایی بستگی دارد.

چه فلزاتی برای پرینت سه بعدی استفاده می‌شوند؟

انتخاب ماده اولیه یکی از مهم‌ترین تصمیمات در ساخت افزایشی فلزات است. بسته به فناوری مورد استفاده می‌توان آلیاژهای مختلفی را پردازش کرد.

از مهم‌ترین مواد مورد استفاده می‌توان به موارد زیر اشاره کرد:

• فولادهای زنگ‌نزن
• فولادهای ابزار
• آلیاژهای آلومینیوم
• آلیاژهای تیتانیوم
• آلیاژهای نیکل و سوپرآلیاژها
• کبالت-کروم
• برخی آلیاژهای مس

خواص پودر فلزی مانند اندازه ذرات، شکل ذرات، ترکیب شیمیایی، جریان‌پذیری، چگالی و میزان اکسیژن و رطوبت می‌تواند بر کیفیت فرآیند تأثیر بگذارد. به همین دلیل در پروژه‌های صنعتی، مشخصه‌یابی پودر و کنترل کیفیت ماده اولیه بخش مهمی از فرآیند ساخت محسوب می‌شود.

کاربردهای پرینت سه بعدی فلزات

گسترش فناوری ساخت افزایشی باعث شده است پرینت سه بعدی فلزات از مرحله نمونه‌سازی فراتر رفته و در بسیاری از کاربردهای صنعتی مورد استفاده قرار گیرد.

1. صنعت هوافضا

کاهش وزن قطعات در هوافضا اهمیت زیادی دارد. ساخت افزایشی امکان طراحی قطعات سبک‌وزن با ساختارهای پیچیده را فراهم می‌کند.

همچنین تولید برخی قطعات با هندسه پیچیده و تعداد اجزای کمتر می‌تواند به کاهش مراحل مونتاژ کمک کند.

2. صنعت پزشکی

تولید ایمپلنت‌ها و قطعات پزشکی با هندسه متناسب با نیاز بیمار یکی از حوزه‌های مهم کاربرد این فناوری است. ساختارهای متخلخل و مشبک نیز می‌توانند در طراحی برخی ایمپلنت‌ها اهمیت داشته باشند.

3. خودروسازی

پرینت سه بعدی فلزات در نمونه‌سازی سریع، ساخت قطعات خاص، تولید ابزار و فیکسچر و همچنین ساخت برخی قطعات نهایی کاربرد دارد.

4. نفت، گاز و نیروگاه

امکان ساخت یا تعمیر برخی قطعات پیچیده و تولید قطعات خاص با تیراژ پایین، از کاربردهای بالقوه این فناوری در صنایع انرژی است.

5. قالب‌سازی

ساخت قالب‌هایی با کانال‌های خنک‌کاری پیچیده یکی از کاربردهای مهم ساخت افزایشی است. در این حالت می‌توان مسیر کانال‌های داخلی را متناسب با هندسه قالب طراحی کرد و عملکرد خنک‌کاری را بهبود داد.

6. تحقیق و توسعه

برای تولید نمونه‌های اولیه و آزمون سریع طراحی‌های جدید، ساخت افزایشی می‌تواند زمان بین طراحی و ساخت نمونه را کاهش دهد. در این زمینه، آشنایی با مهندسی معکوس نیز می‌تواند برای بازسازی و بهینه‌سازی قطعات موجود مفید باشد. پارس پژوهان نیز دوره تخصصی آموزش مهندسی معکوس Reverse Engineering را ارائه می‌کند.

مزایای پرینت سه بعدی فلزات

۱. آزادی بیشتر در طراحی

یکی از مهم‌ترین مزایای ساخت افزایشی، امکان تولید هندسه‌های پیچیده است. ساخت کانال‌های داخلی، ساختارهای مشبک و طراحی‌های توپولوژیک از نمونه‌هایی هستند که در این فناوری اهمیت زیادی دارند.

۲. کاهش مصرف مواد

در بسیاری از فرآیندهای سنتی، برای تولید یک قطعه باید حجم قابل توجهی از ماده اولیه ماشین‌کاری و حذف شود. در ساخت افزایشی، ماده عمدتاً در محل مورد نیاز قرار می‌گیرد و به همین دلیل امکان کاهش ضایعات وجود دارد.

۳. نمونه‌سازی سریع

در بسیاری از پروژه‌ها می‌توان بدون ساخت قالب‌های پیچیده، نمونه اولیه را تولید و آزمایش کرد. این ویژگی برای تحقیق و توسعه و اصلاح سریع طراحی اهمیت زیادی دارد.

۴. امکان تولید قطعات سفارشی

ساخت افزایشی برای تولید قطعات با تیراژ پایین یا قطعاتی که نیاز به سفارشی‌سازی دارند، گزینه مناسبی است.

۵. کاهش تعداد اجزای مونتاژی

در برخی طراحی‌ها می‌توان چند قطعه مجزا را در قالب یک قطعه یکپارچه طراحی کرد. این کار می‌تواند تعداد عملیات مونتاژ و برخی نقاط اتصال را کاهش دهد.

۶. امکان تولید قطعات سبک‌وزن

با استفاده از بهینه‌سازی توپولوژی و ساختارهای مشبک می‌توان قطعاتی با وزن کمتر طراحی کرد، بدون اینکه الزاما عملکرد مکانیکی آن‌ها متناسب با کاهش وزن افت کند.

محدودیت‌ها و چالش‌های پرینت سه بعدی فلزات

با وجود مزایای متعدد، چاپ سه بعدی فلزات یک فناوری بدون محدودیت نیست.

• هزینه تجهیزات :دستگاه‌های صنعتی ساخت افزایشی فلزات و تجهیزات جانبی آن‌ها می‌توانند سرمایه‌گذاری اولیه قابل توجهی نیاز داشته باشند.
• نیاز به کنترل دقیق فرآیند: پارامترهای فرآیند باید به‌دقت کنترل شوند. تغییر در توان منبع انرژی، سرعت ساخت یا ضخامت لایه می‌تواند روی کیفیت قطعه اثر بگذارد.
• عیوب ساخت :تخلخل، ترک، ذوب ناقص، اعوجاج و تنش‌های پسماند از جمله مشکلاتی هستند که باید در طراحی و فرآیند ساخت مدیریت شوند.
• پس‌پردازش :قطعه چاپ‌شده لزوماً بلافاصله آماده استفاده نیست و ممکن است به عملیات حرارتی، حذف ساپورت، ماشین‌کاری یا پرداخت سطح نیاز داشته باشد.
• نیاز به دانش تخصصی :برای رسیدن به کیفیت صنعتی، آشنایی هم‌زمان با طراحی، مواد، فرآیند ساخت و متالورژی ضروری است.

به همین دلیل، آموزش تخصصی ساخت افزایشی می‌تواند نقش مهمی در استفاده صحیح از این فناوری داشته باشد. پارس پژوهان نیز یک دوره اختصاصی به نام دوره آموزش طراحی، ساخت، تعمیر و نگهداری و اپراتوری پرینتر سه بعدی فلزات ارائه کرده است که مباحثی مانندSLM، DED، EBM، مواد اولیه، DFAM، عیوب، کنترل کیفیت و پس‌پردازش را پوشش می‌دهد.

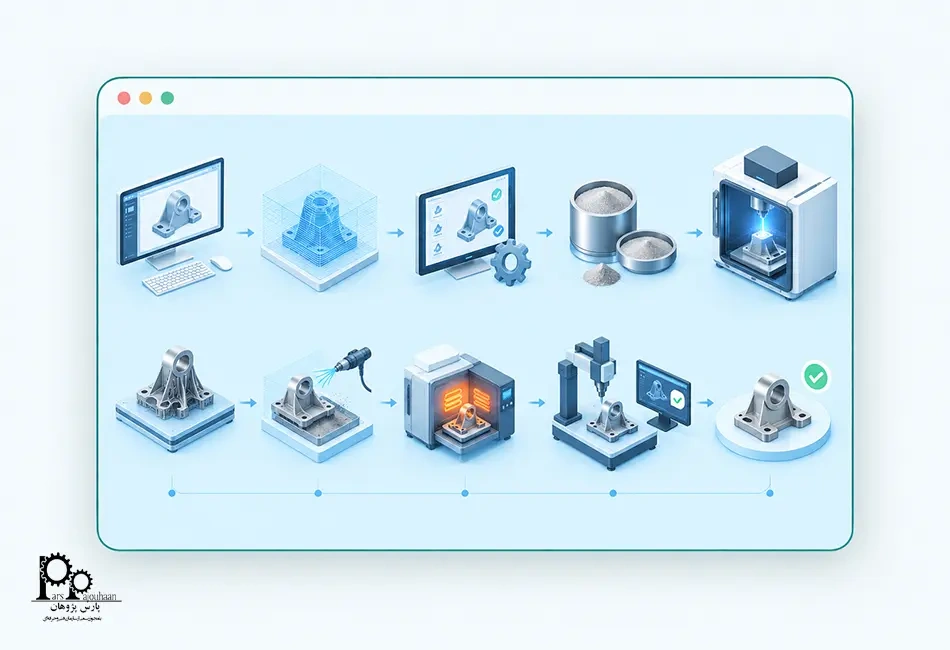

مراحل تولید قطعه فلزی با پرینتر سه بعدی

فرآیند تولید را می‌توان به شکل زیر خلاصه کرد:

1. طراحی
2. آماده‌سازی مدل
3. انتخاب فناوری
4. آماده‌سازی ماده
5. ساخت لایه‌ای
6. جداسازی قطعه
7. پس‌پردازش
8. کنترل کیفیت

در مرحله طراحی باید محدودیت‌های فرآیند ساخت در نظر گرفته شوند. سپس بر اساس جنس ماده، ابعاد قطعه، دقت و کاربرد نهایی، روش مناسب انتخاب می‌شود.

پس از ساخت، قطعه باید از نظر ابعادی، ظاهری و در صورت نیاز خواص مکانیکی و عیوب داخلی مورد بررسی قرار گیرد.

روش‌های آزمون غیرمخرب نیز می‌توانند برای ارزیابی کیفیت قطعات ساخته‌شده مورد استفاده قرار گیرند.

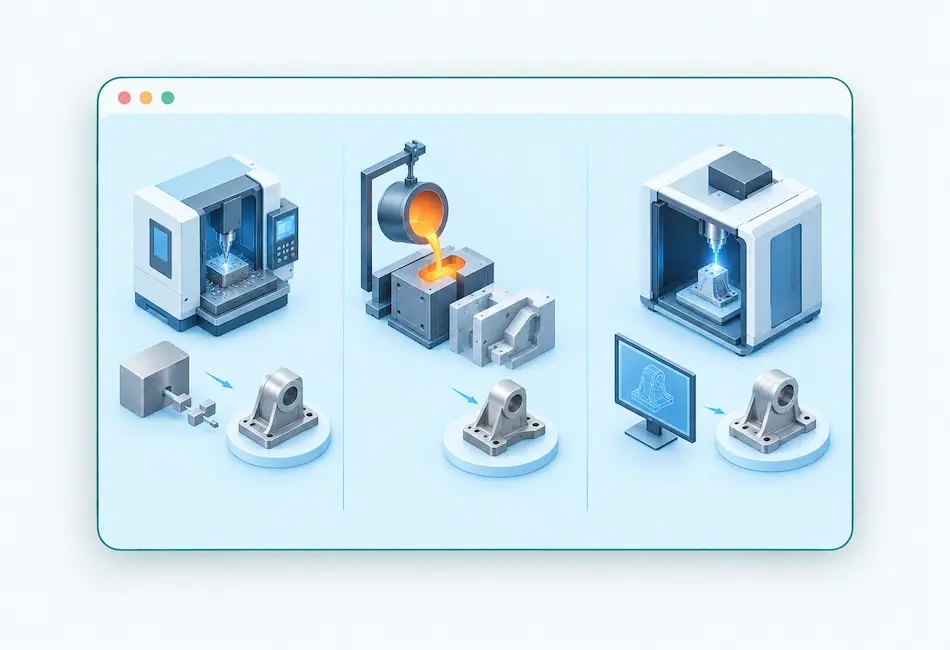

تفاوت پرینت سه بعدی فلزات با روش‌های سنتی تولید

تفاوت اصلی در نحوه ایجاد هندسه قطعه است.

در ماشین‌کاری قطعه معمولا از یک ماده اولیه بزرگ‌تر شروع شده و بخش‌های اضافی حذف می‌شوند. در ریخته‌گری، فلز مذاب داخل قالب قرار می‌گیرد و پس از انجماد، قطعه شکل قالب را به خود می‌گیرد.

اما در ساخت افزایشی، قطعه مستقیماً از مدل دیجیتال و با اضافه شدن ماده در لایه‌های متوالی ساخته می‌شود.

این تفاوت باعث می‌شود هر فناوری برای شرایط خاصی مناسب‌تر باشد. بنابراین نمی‌توان گفت پرینت سه بعدی همیشه جایگزین روش‌های سنتی است؛ بلکه انتخاب فناوری باید بر اساس هندسه، تعداد قطعات، جنس، هزینه، دقت و الزامات عملکردی انجام شود.

پرینت سه‌بعدی فلزات بخشی از حوزه گسترده‌تر ساخت و تولید محسوب می‌شود و آشنایی با فرآیندهای مختلف تولید، انتخاب فناوری مناسب برای ساخت قطعات را ساده‌تر می‌کند. برای آشنایی بیشتر با این حوزه می‌توانید مقاله گرایش مهندسی ساخت و تولید چیست؟ دروس و بازار کار را مطالعه کنید.

آینده پرینت سه بعدی فلزات

روند توسعه ساخت افزایشی به سمت افزایش سرعت تولید، بهبود کیفیت، اتوماسیون بیشتر و کنترل هوشمند فرآیند حرکت می‌کند.

ترکیب فناوری‌هایی مانند هوش مصنوعی، شبیه‌سازی، پایش برخط فرآیند و طراحی مولد می‌تواند امکان کنترل بهتر کیفیت و بهینه‌سازی طراحی قطعات را فراهم کند.

همچنین با توسعه مواد جدید و بهبود فناوری‌های تولید پودر، دامنه کاربرد پرینت سه بعدی فلزات می‌تواند گسترده‌تر شود.

در این میان، طراحی برای ساخت افزایشی (DFAM) اهمیت ویژه‌ای دارد؛ زیرا طراحی قطعه برای پرینت سه بعدی الزاماً مشابه طراحی برای ماشین‌کاری یا ریخته‌گری نیست.

برای افرادی که قصد دارند از مرحله طراحی تا ساخت با فناوری‌های تولید پیشرفته آشنا شوند، یادگیری نرم‌افزارهای مهندسی و فرآیندهای ساخت نیز اهمیت دارد. در همین راستا، دوره‌های گروه آموزشی پارس پژوهان شامل آموزش‌های مرتبط با CAD، CNC، تلرانس‌گذاری، نقشه‌خوانی صنعتی و فناوری‌های ساخت است.

جمع‌بندی: پرینت سه بعدی فلزات، مسیر جدید ساخت قطعات صنعتی

پرینت سه بعدی فلزات یکی از فناوری‌های مهم ساخت افزایشی است که امکان تولید قطعات فلزی پیچیده را به‌صورت لایه‌به‌لایه فراهم می‌کند. روش‌هایی مانند SLM،  DEDو EBM هرکدام بر اساس نوع ماده، منبع انرژی، ابعاد قطعه و کاربرد نهایی، قابلیت‌ها و محدودیت‌های متفاوتی دارند.

کاهش مصرف مواد، آزادی طراحی، امکان تولید قطعات سفارشی، نمونه‌سازی سریع و قابلیت ساخت هندسه‌های پیچیده از مهم‌ترین مزایای این فناوری هستند. در مقابل، هزینه تجهیزات، نیاز به کنترل دقیق فرآیند، احتمال ایجاد عیوب و ضرورت انجام برخی عملیات پس‌پردازش از چالش‌های آن محسوب می‌شوند.

در نهایت، استفاده موفق از پرینت سه بعدی فلزات تنها به داشتن دستگاه وابسته نیست؛ بلکه طراحی صحیح، انتخاب ماده مناسب، شناخت فرآیند، کنترل پارامترها، پس‌پردازش و کنترل کیفیت همگی در رسیدن به یک قطعه صنعتی قابل اعتماد نقش دارند.

اگر هدف شما کسب دانش تخصصی در این حوزه است، مطالعه مباحث مرتبط با ساخت افزایشی در کنار آموزش عملی می‌تواند مسیر مناسبی برای ورود به این فناوری باشد. پارس پژوهان نیز دوره تخصصی پرینت سه بعدی فلزات (3D Metal Printing)  را با محوریت فرآیندهایSLM ، DED وEBM ، مواد اولیه، طراحی برای ساخت افزایشی، متالورژی، عیوب و پس‌پردازش ارائه می‌کند.
