نرم افزار xflr5 چیست؟ چه کاربردی دارد؟

معرفی نرم‌افزار XFLR5

با خواندن این مقاله، به طور کامل درک می‌کنید که چرا نرم‌افزار XFLR5 قدرتمندترین و در عین حال یک ابزار رایگان‌ جامع برای تحلیل آیرودینامیک در فاز طراحی مفهومی به شمار می‌رود. ما به شما نشان می‌دهیم که این نرم‌افزار چگونه به سرعت محاسبات پیچیده را برای پروژه‌های شما ساده می‌کند.

XFLR5 یک مجموعه نرم‌افزاری متن‌باز و چندمنظوره است. این ابزار به طور خاص برای تحلیل آیرودینامیک ایرفویل‌ها، بال‌ها و هواپیماهای کامل طراحی می‌شود. تخصص اصلی آن، انجام محاسبات در رژیم پروازی با اعداد رینولدز پایین (Low Reynolds Numbers) است.

این رژیم به طور معمول شامل اعداد رینولدز زیر ۵۰۰،۰۰۰ است. حیطه عملکردی پهپادهای کوچک بال‌ثابت، هواپیماهای مدل کنترل از راه دور (RC) و گلایدرها را در بر می‌گیرد. در این شرایط، اثرات ویسکوزیته و تعامل لایه مرزی با توزیع فشار، بسیار حساس و غالب می‌شود. XFLR5 به مهندسان اجازه می‌دهد تا این پدیده‌ها را به صورت موثری مدل‌سازی کنند.

XFLR5 فراتر از یک ابزار تحلیل صرف عمل می‌کند. این نرم‌افزار به عنوان یک پلتفرم یکپارچه، قابلیت‌های طراحی و بهینه‌سازی را در کنار تحلیل عملکرد و پایداری فراهم می‌آورد. معماری آن بر پایه ترکیب یک حلگر قوی ۲بعدی برای ایرفویل‌ها با مجموعه‌ای از روش‌های تحلیلی سه‌بعدی برای کل هواپیما است. این ترکیب به طراح امکان می‌دهد تا بدون نیاز به منابع محاسباتی سنگین CFD، به سرعت به طراحی مفهومی بهینه دست یابد.

خلاصه این مطلب را در این پادکست گوش دهید :

ویدئو معرفی نرم افزار xflr5 چیست؟ چه کاربردی دارد؟

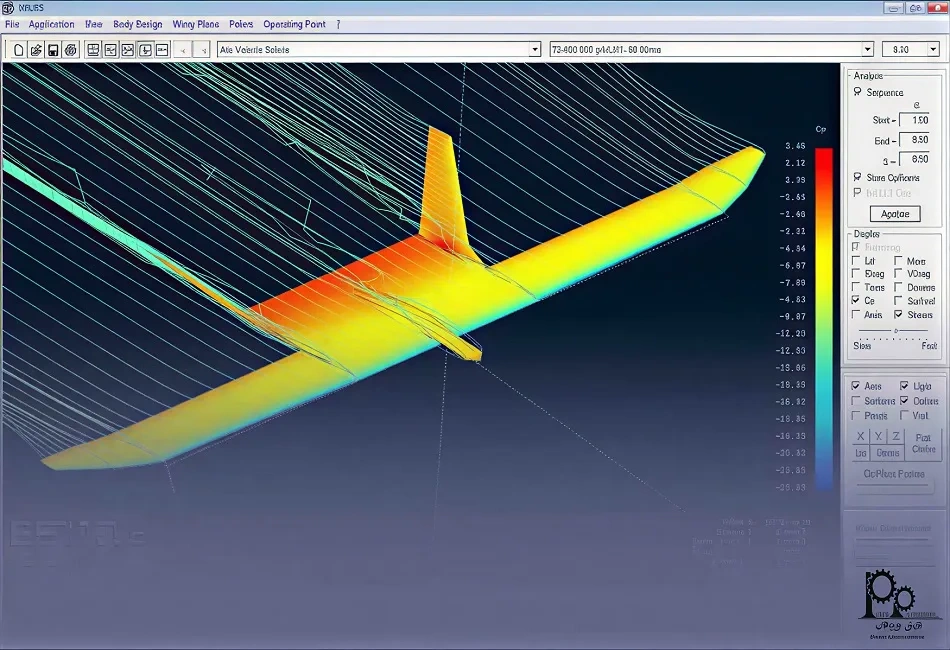

تاریخچه و ویژگی‌های منحصر به فرد XFLR5

تاریخچه توسعه XFLR5 با نرم افزار افسانه‌ای XFoil گره خورده است. هسته محاسباتی تحلیل ایرفویل ۲بعدی XFLR5، همان الگوریتم‌های XFoil را به کار می‌گیرد. هدف اولیه از توسعه، ارائه یک رابط کاربری گرافیکی (GUI) کاربرپسند برای XFoil بود. همچنین، ترجمه کد منبع اصلی FORTRAN آن به زبان C/C++ انجام شد.

ماهیت متن‌باز بودن، مهم‌ترین ویژگی نرم‌افزار XFLR5 چیست. این نرم‌افزار تحت مجوز عمومی همگانی (GPL) منتشر می‌شود. توسعه‌دهندگان اولیه اعلام کرده‌اند که XFLR5 یک محصول حرفه‌ای تجاری با تضمین دقت یا پشتیبانی نیست. این برنامه کاربردی برای استفاده شخصی در نظر گرفته می‌شود.

قابلیت‌های سه‌بعدی XFLR5 به مرور تکامل یافت. در نسخه‌های اولیه، تئوری خطوط بلند کننده غیرخطی (Non-Linear Lifting Line Theory) اضافه شد. سپس روش شبکه گردابه‌ای (Vortex Lattice Method یا VLM) معرفی شد که برای بال‌هایی با هندسه‌های پیچیده‌تر، مانند بال‌های دارای پیچش، کاربرد دارد. در نهایت، روش پنل سه‌بعدی (3D Panel Method) برای مدل‌سازی کامل‌تر بال‌ها و بدنه (Fuselages) در نظر گرفته شد.

این پیوند محکم با XFoil به این معنی است که نتایج تحلیل ایرفویل ۲بعدی در XFLR5 همان نتایج XFoil به شمار می‌رود. با این حال، تفاوت در نحوه پردازش اعداد شناور بین کامپایلرها می‌تواند گاهی باعث شود یکی از دو برنامه در شرایط مرزی خاصی همگرا شود و دیگری نشود.

کاربرد XFLR5 در طراحی‌های آیرودینامیکی

به صورت کلی می توان گفت نرم‌افزار XFLR5 به عنوان یکی از کارآمدترین و محبوب‌ترین ابزارهای مهندسی هوافضا، به‌ویژه در رژیم‌های جریان با عدد رینولدز پایین، نقش بسزایی در توسعه و بهینه‌سازی پیکربندی‌های پروازی ایفا می‌کند. این نرم‌افزار با ادغام قابلیت‌های تحلیل ایرفویل‌های دوبعدی (مبتنی بر کد XFOIL) و مدل‌سازی‌های سه‌بعدی پیشرفته، طیف گسترده‌ای از ابزارهای تحلیلی را برای پوشش تمامی مراحل کلیدی طراحی فراهم می‌آورد؛ به طوری که طراحان می‌توانند فرآیند مهندسی را از انتخاب و اصلاح اولیه ایرفویل‌ها آغاز کرده و با استفاده از روش‌های عددی قدرتمندی نظیر روش خطِ برآ (LLT)، شبکه گردابی (VLM) و روش پانل سه‌بعدی، به سمت طراحی دقیق بال‌ها و ادغام آن‌ها با بدنه پیش بروند.

فراتر از محاسبه صرفِ نیروهای برآ و پسا، XFLR5 امکان بررسی دقیق پایداری استاتیکی و دینامیکی و همچنین استخراج مشتقات کنترلی را میسر می‌سازد که این ویژگی به مهندسان اجازه می‌دهد تا پیش از صرف هزینه‌های گزاف برای ساخت نمونه‌های فیزیکی و تست‌های تونل باد، رفتار پرنده را در شرایط مختلف پروازی شبیه‌سازی کرده و هندسه آن را برای دستیابی به بالاترین راندمان آیرودینامیکی اصلاح نمایند.

تحلیل ایرفویل ۲بعدی

این بخش که نیروی خود را از هسته XFoil می‌گیرد، دو قابلیت محوری را در اختیار مهندس قرار می‌دهد:
تحلیل مستقیم (Direct Analysis): محاسبه مشخصات آیرودینامیکی کلیدی شامل ضرایب، درگ و گشتاور ایرفویل برای یک عدد رینولدز و محدوده زوایای حمله مشخص انجام می‌شود. این تحلیل، "پولار" ایرفویل را تولید می‌کند.
تحلیل معکوس (Inverse Analysis): این قابلیت به طراح اجازه می‌دهد تا شکل ایرفویل را بر اساس توزیع فشار مورد نظر در اطراف آن، به صورت تکراری بهینه کند.

طراحی و تحلیل سه‌بعدی (بال و هواپیما)

XFLR5 از سه روش محاسباتی برای مدل‌سازی ساختارهای سه‌بعدی بهره می‌برد. هر روش دارای فرضیات و محدودیت‌های خاص خود است که در جدول زیر آمده است:

تحلیل پایداری

نسخه‌های جدیدتر XFLR5 قابلیت‌های حیاتی تحلیل پایداری را معرفی کرده است. این نرم‌افزار قادر است مشتقات پایداری را برای تحلیل‌های طولی و جانبی-سمتی محاسبه کند. همچنین، امکان انجام تحلیل مُدال (Modal Analysis) فراهم می‌شود. این قابلیت، برای ارزیابی پایداری دینامیکی هواپیما و تعیین دوره‌های زمانی میرا شوندگی مُدهای پروازی ضروری است.

چرا باید به عنوان یک دانشجو یا طراح، XFLR5 را یاد بگیریم؟

یادگیری XFLR5 تنها کسب یک مهارت نرم‌افزاری نیست. این کار به معنای تسلط بر ابزار اولیه در طراحی آیرودینامیک کارآمد برای پرنده‌های کوچک است. در رژیم عدد رینولدز پایین، بهینه‌سازی ایرفویل برای دستیابی به حداکثر، یک فرآیند تکراری و زمان‌بر است. XFLR5 امکان ارزیابی سریع ده‌ها طرح ایرفویل و بال را فراهم می‌کند. بر اساس تحقیقات، استفاده از متدولوژی‌های مبتنی بر XFLR5 می‌تواند زمان مهندسی مورد نیاز برای انتخاب اولیه ایرفویل را تا ۸۵٪ کاهش دهد.

علاوه بر کارایی، عامل هزینه و دسترسی برای پروژه‌های آکادمیک و تیم‌های دانشجویی حیاتی است. رایگان و متن‌باز بودن XFLR5، آن را به یک ابزار قدرتمند تبدیل کرده است. در نهایت، با استفاده از XFLR5، دانشجویان و مهندسان می‌توانند یک پروژه کامل طراحی UAV شامل انتخاب ایرفویل، بهینه‌سازی هندسه بال، تحلیل عملکرد و بررسی پایداری را انجام دهند. این تجربه عملی، مهارت‌های کلیدی مورد نیاز در بازار کار هوافضا را به بهترین شکل تقویت می‌کند. برای تبدیل این دانش تئوریک به یک مهارت اجرایی و قابل ارائه در رزومه، گذراندن دوره آموزش طراحی و تحلیل هواپیما در XFLR5 به کارجویان کمک شایانی می‌کند.

سخت‌افزار مورد نیاز برای کار با XFLR5

XFLR5 در مقایسه با نرم‌افزارهای پیچیده CFD، نیاز سخت‌افزاری نسبتاً سبکی دارد. این نرم‌افزار با سیستم‌عامل‌های اصلی شامل ویندوز (نسخه ۶۴ بیتی)، مک و لینوکس سازگار است. با این حال، محدودیت‌های فنی ناشی از روش‌های محاسباتی آن وجود دارد که باید در نظر گرفته شود.

از آنجایی که XFLR5 محاسبات فشرده‌ای را انجام می‌دهد، سرعت اجرای برنامه مستقیماً با توان CPU سیستم تناسب دارد. به دلیل استفاده از قابلیت‌های چند نخی (Multi-threading)، داشتن یک پردازنده چند هسته‌ای برای بهبود عملکرد توصیه می‌شود.

مهم‌ترین محدودیت سخت‌افزاری مربوط به حافظه RAM است. روش‌های المان مرزی نظیر VLM و Panel Method، اقدام به ساخت ماتریس‌های تأثیرگذاری متراکم (Dense) می‌کند. این ماتریس‌ها حجم زیادی از RAM را اشغال می‌کند. با این حال، پیکربندی استاندارد ۸ گیگابایتی RAM برای بیشتر پروژه‌های دانشجویی کافی است. باید توجه داشت در مدل‌سازی‌های با مش‌های بسیار بزرگ (بیش از ۱۵،۰۰۰ المان)، کمبود RAM می‌تواند منجر به کندی شدید سیستم یا عدم پاسخگویی شود.

پیش‌نیاز برای یادگیری XFLR5

اگرچه برای اجرای XFLR5 نیازی به تجربه قبلی کار با XFoil نیست، اما استفاده صحیح و مطمئن از آن به شدت وابسته به درک عمیق مفاهیم آیرودینامیک است. XFLR5 یک ابزار است؛ نه یک جعبه سیاه.

کاربر باید با محدودیت‌های ذاتی هسته XFoil در مدل‌سازی لایه مرزی آشنا باشد. این آشنایی به ویژه در پیش‌بینی نقطه انتقال (Transition) و رفتار جریان در زوایای حمله نزدیک یا پس از واماندگی (Stall) اهمیت دارد.

در تحلیل سه‌بعدی، درک نحوه توزیع بار و مفهوم زاویه حمله القایی (Induced Angle of Attack) حیاتی است. این مفاهیم نشان می‌دهند که چرا زاویه حمله مؤثر در هر مقطع بال با زاویه حمله هندسی کل هواپیما متفاوت است. درک این موضوع حیاتی است که چگونه این تفاوت بر عملکرد بال تأثیر می‌گذارد.

نکته فنی مهم دیگر، مدل‌سازی درگ ویسکوز سه‌بعدی است. روش‌های VLM و Panel ذاتاً غیر ویسکوز در نظر گرفته می‌شود. XFLR5 برای تخمین درگ کل، درگ ویسکوز سه‌بعدی را با درون‌یابی نتایج ۲بعدی XFoil تخمین می‌زند. این رویکرد، بر اساس فرضی ساده‌سازی شده بنا می‌شود. بنابراین، این تخمین درگ می‌تواند نتایج بیش از حد خوش‌بینانه‌ای را ارائه دهد و طراح باید در استفاده از نتایج عملکرد سه‌بعدی، احتیاط کند.

بازارکار و نقش XFLR5 در رزومه شغلی

مهارت در XFLR5 یک شاخص مهم برای کارفرمایان در حوزه‌های تخصصی طراحی پرنده‌های کوچک و پهپادهای بال‌ثابت به شمار می‌رود. این نرم‌افزار به عنوان یک ابزار استاندارد در تیم‌های طراحی UAV کوچک، مورد استفاده قرار می‌گیرد. توانایی استفاده مؤثر از XFLR5 در رزومه شغلی، نشان‌دهنده درک مهندس از چرخه کامل طراحی مفهومی هواپیما است.

این مهارت شامل انتخاب ایرفویل بهینه تا انجام تحلیل‌های عملکرد و پایداری می‌شود. در پروژه‌های واقعی، طراحان اغلب XFLR5 را با سایر ابزارهای مهندسی مانند CAD (مدل‌سازی هندسی) و MATLAB (تحلیل‌های پیشرفته) ترکیب می‌کنند. توانایی کار در این محیط یکپارچه، ارزش شغلی مهندس را افزایش می‌دهد. این نشان می‌دهد که فرد می‌تواند مرحله طراحی مفهومی را به صورت کارآمد و سریع پیش ببرد. در کنار مهارت‌های آیرودینامیکی، موفقیت در بازار کار مهندسی نیازمند دانش دقیق طراحی مکانیکی دوره آموزش تهیه نقشه های تلرانسی GD&T و تحلیل تلرانس است. این مهارت‌ها به صورت یکپارچه در دوره‌های گروه آموزشی پارس پژوهان به دانشجویان ارائه می‌شود تا یک پکیج مهارتی کامل برای ورود به صنایع کسب کنند.

جایگاه جهانی XFLR5 در جامعه آکادمیک

XFLR5 به دلیل دسترسی آسان و کارایی بالا، به یک ابزار مرجع جهانی در محیط‌های آکادمیک و همچنین در میان علاقه‌مندان به هواپیماهای مدل تبدیل شده است.

در سطح آکادمیک، این نرم‌افزار به صورت گسترده در دانشگاه‌ها برای پروژه‌های دانشجویی و تحقیقاتی مورد استفاده قرار می‌گیرد. این استفاده به ویژه برای طراحی هواپیماهایی که در رژیم Re پایین پرواز می‌کنند، دیده می‌شود. مقالات علمی متعددی از نتایج XFLR5 برای تحلیل اولیه یا مقایسه آن با نتایج CFD یا داده‌های اندازه‌گیری شده استفاده کرده‌اند.

در جامعه تخصصی، XFLR5 ابزاری استاندارد برای طراحی بال گلایدرها و هواپیماهای RC است. انجمن‌های بزرگی محل تبادل اطلاعات، فایل‌های طراحی و راهنمایی‌های تخصصی در مورد انتخاب مناسب پلارها را فراهم می‌آورد. علاوه بر این، مستندات تئوری و آموزشی این نرم‌افزار به زبان‌های مختلفی منتشر شده است که نشان‌دهنده فراگیری جهانی آن است.

مقایسه XFLR5 با نرم‌افزارهای CFD تجاری

XFLR5 و نرم‌افزارهای تجاری CFD ابزارهایی با اهداف متفاوت به شمار می‌آیند. XFLR5 یک ابزار طراحی مفهومی سریع است، در حالی که CFD ابزاری برای تأیید و طراحی جزئیاتی به شمار می‌رود.

تفاوت اصلی در مدل‌سازی ویسکوزیته سه بعدی است. CFD معادلات لایه مرزی سه‌بعدی را مستقیماً حل می‌کند. اما XFLR5 به دلیل استفاده از روش‌های پتانسیل برای بخش سه‌بعدی، مجبور است تأثیر ویسکوزیته را به صورت پارامتری تخمین بزند. این تخمین پارامتری باعث می‌شود که در پیش‌بینی دقیق واماندگی، دقت XFLR5 کمتر از CFD باشد. با این حال، XFLR5 به دلیل سرعت بالا، ارزان‌ترین و سریع‌ترین راه برای غربال کردن طرح‌های اولیه به شمار می‌آید.

قیمت نرم‌افزار XFLR5

نرم‌افزار XFLR5 کاملاً رایگان است.

این نرم‌افزار تحت پروانه عمومی همگانی (GPL) منتشر شده است. هیچ هزینه خرید، اشتراک یا صدور مجوزی برای استفاده از آن وجود ندارد. ماهیت رایگان و متن‌باز بودن XFLR5، تضمین می‌کند که تمامی دانشجویان و متخصصین با بودجه محدود در سراسر جهان دسترسی برابر به این ابزار قدرتمند داشته باشند. این نرم‌افزار به عنوان یک نرم‌افزار آزاد و متن‌باز (FOSS) شناخته می‌شود.

لینک دانلود نرم‌افزار XFLR5

برای دسترسی به این ابزار تحلیل آیرودینامیک، کاربران باید به پلتفرم رسمی میزبانی پروژه مراجعه کنند.

مرجع اصلی برای دانلود نسخه‌های پایدار XFLR5، وب‌سایت رسمی و پلتفرم توسعه متن‌باز SourceForge است. نسخه‌های اجرایی برای سیستم‌عامل‌های اصلی از جمله ویندوز، مک و لینوکس به صورت رایگان قابل دانلود است. توصیه می‌شود که پیش از شروع کار، مستندات تئوری رسمی نرم‌افزار که محدودیت‌ها و پیش‌فرض‌های مدل‌سازی را توضیح می‌دهد، به دقت مطالعه شود. برای کسانی که به دنبال کسب مهارت‌های عملی در حوزه پرنده‌های بدون سرنشین می باشند، شرکت در دوره آموزش خلبانی پهپاد مولتی روتور و دوره آموزش خلبانی هواپیمای بدون سرنشین می‌توانند مکمل ارزشمندی برای دانش آیرودینامیک باشند. همچنین از دیگر دوره‌های مهندسی هوافضا که می‌توانید در آن‌ها شرکت کنید دوره آموزش طراحی و تحلیل هواپیما در AAA و دوره آموزش پهپادهای مولتی روتور است. همچنین در مقاله پهپادها در میدان نبرد؛ نقش مهندسی هوافضا در طراحی و مقابله با آن‌ها به بررسی پهپادها پرداختیم.

جمع‌بندی

در این مقاله گفتیم که نرم‌افزار XFLR5 چیست و چرا به عنوان یک ابزار ضروری در چرخه طراحی هواگردهای با عدد رینولدز پایین شناخته می‌شود. شرح دادیم که این نرم‌افزار با ترکیب قدرت تحلیل ویسکوز ۲بعدی XFoil و سرعت محاسباتی روش‌های پتانسیل سه‌بعدی (VLM/Panel)، یک پلتفرم جامع را برای طراحان فراهم می‌کند.

در بخش کاربردها توضیح دادیم که XFLR5 برای تحلیل ایرفویل‌ها، طراحی بال و محاسبه پایداری دینامیکی مورد استفاده قرار می‌گیرد. همچنین، تاکید کردیم که تسلط بر این ابزار، که کاملاً رایگان است، نشان‌دهنده درک قوی مهندس از اصول آیرودینامیک و یک مزیت مهم در رزومه شغلی او به شمار می‌آید.

همچنین، در مورد پیش‌نیاز حیاتی دانش آیرودینامیک پایه صحبت کردیم. جایگاه XFLR5 را در مقایسه با نرم‌افزارهای سنگین CFD بررسی کردیم. در نهایت، متوجه شدیم که XFLR5 بهترین و سریع‌ترین راه برای اعتبارسنجی طرح‌های اولیه آیرودینامیکی به شمار می‌آید.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند.
