اتوکد AutoCAD P&ID چیست؟ چه کاربردی دارد؟

معرفی نرم‌افزار AutoCAD P&ID

نرم‌افزار AutoCAD P&ID یک ابزار تخصصی و هوشمند برای طراحی نقشه‌های P&ID در صنایع فرآیندی مانند پالایشگاه‌ها و پتروشیمی‌ها است. برخلاف اتوکد معمولی که تنها یک ابزار ترسیم گرافیکی است، این نرم‌افزار با رویکردی مبتنی بر پایگاه داده (Data-Driven) عمل می‌کند و هر جزء در نقشه را به اطلاعات فنی دقیق متصل می‌سازد. این ویژگی کلیدی، فرآیند طراحی را از یک نقشه‌کشی ساده و مستعد خطا به یک مدیریت اطلاعات یکپارچه و دقیق تبدیل می‌کند و به مهندسان فرآیند امکان می‌دهد تا صحت اسناد پروژه را در مراحل حیاتی مانند طراحی، نصب و عملیات ایمنی (HAZOP) تضمین کنند.

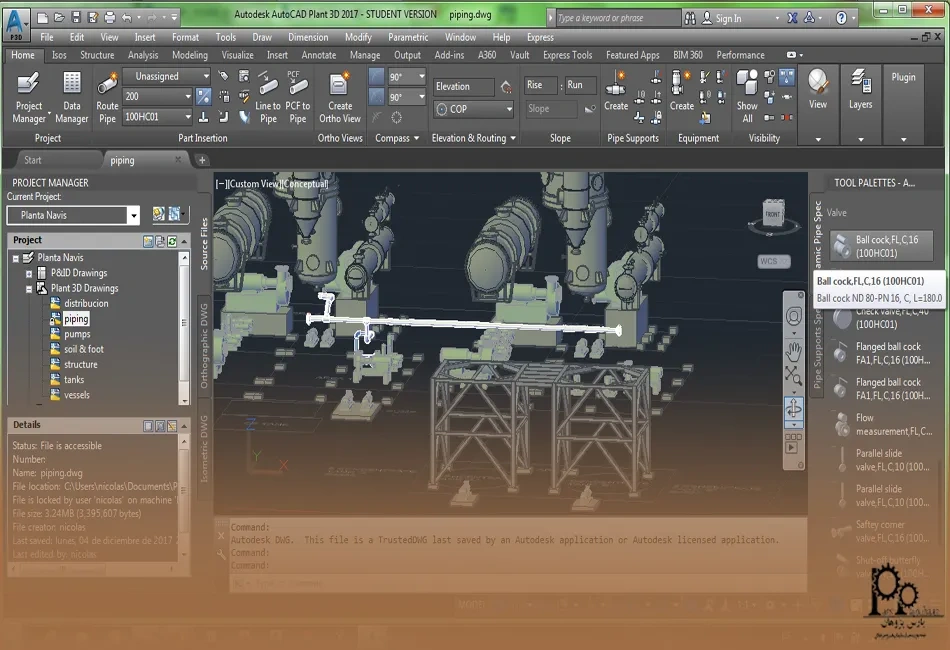

تاریخچه و ویژگی‌های منحصر به فرد AutoCAD P&ID

توسعه AutoCAD P&ID با هدف استانداردسازی و یکپارچه‌سازی فرآیند طراحی Plant آغاز شد تا چالش‌های مدیریت داده در پروژه‌های EPC حل شود. این نرم‌افزار مجموعه‌ای از ویژگی‌های تخصصی را ارائه می‌دهد که آن را از هر ابزار ترسیمی عمومی دیگری متمایز می‌کند:

اولین ویژگی، کتابخانه نمادهای استاندارد (Industry Standards) است. AutoCAD P&ID دارای مجموعه‌ای از نمادهای از پیش تعریف شده است که کاملاً با استانداردهای بین‌المللی صنعتی مطابقت دارند. این استانداردها شامل استانداردهای ISA (انجمن ابزار دقیق، سیستم‌های کنترل و اتوماسیون) و استانداردهای PIP Process Industry Practices می‌شوند. استفاده از این نمادهای استاندارد تضمین می‌کند که نقشه‌های تولید شده در سطح جهانی قابل تفسیر و مورد پذیرش شرکت‌های مهندسی و بهره‌بردار قرار گیرند.

دومین ویژگی کلیدی، مدیریت هوشمند داده‌ها (Intelligent Data Management) است. در این نرم‌افزار، هر شیء (مانند شیرآلات، پمپ‌ها، یا ابزار دقیق) نه تنها یک موجودیت گرافیکی است، بلکه دارای داده‌های مرتبط (Metadata) نظیر تگ تجهیز، سایز، مشخصات خط (Spec) و متریال است. این اطلاعات به طور خودکار به پایگاه داده مرکزی پروژه متصل شده و امکان ردیابی و ویرایش متمرکز را فراهم می‌آورد. این اتصال داده‌ها به اشکال گرافیکی، اساسی‌ترین تفاوت با اتوکد معمولی را شکل می‌دهد.

علاوه بر این، AutoCAD P&ID قابلیت اعتبارسنجی و بررسی خطا (Validation) را ارائه می‌دهد. این ابزار به طور خودکار به دنبال ناسازگاری‌ها در طرح می‌گردد، برای مثال تگ‌های تکراری را شناسایی می‌کند و اطمینان می‌دهد که خطوط لوله به درستی متصل شده‌اند. همچنین، در پروژه‌های پیشرفته (Spec-Driven)، این نرم‌افزار می‌تواند ناسازگاری‌های احتمالی بین اطلاعات P&ID و مدل سه‌بعدی Plant 3D را برای مهندس گزارش دهد. سرانجام، یکپارچگی کامل با Plant 3D به طراحان اجازه می‌دهد تا به محض اتمام طراحی شماتیک در P&ID، مستقیماً به مدل‌سازی سه‌بعدی لوله‌کشی بپردازند، در حالی که اطلاعات P&ID به عنوان یک منبع داده متمرکز و معتبر برای مدل سه‌بعدی عمل می‌کند.

کاربرد AutoCAD P&ID در صنایع مختلف

AutoCAD P&ID به عنوان یک ابزار محوری، طیف گسترده‌ای از کاربردها را در چرخه عمر یک پروژه فرآیندی پوشش می‌دهد. این کاربردها عمدتاً بر تضمین دقت در طراحی و مدیریت موثر اطلاعات تمرکز دارند:

• ترسیم دقیق دیاگرام‌های فرآیندی: ایجاد و ویرایش شماتیک‌های حیاتی مانند P&ID و نمودارهای جریان فرایند (PFD) در فازهای طراحی مهندسی، از جمله طراحی پایه (FEED) و طراحی تفصیلی.
• مدیریت متمرکز تجهیزات و خطوط لوله: ثبت و طبقه‌بندی تمامی اجزای مهندسی شامل تجهیزات مکانیکی (پمپ‌ها، مخازن)، اجزای درون خطی (شیرآلات، ردیوسرها) و دستگاه‌های ابزار دقیق (فلومترها، ولوهای کنترلی) در پایگاه داده مرکزی پروژه.
• تولید خودکار گزارشات و لیست‌ها (Automated Reports): توانایی استخراج داده‌های هوشمند از دیاگرام‌ها برای تولید مدارک فنی ضروری، که این امر صرفه‌جویی عظیمی در زمان و کاهش خطای انسانی ایجاد می‌کند. این مدارک شامل:
• Line List: لیست جامعی که تمام سگمنت‌های خط لوله، مشخصات فنی، سایزها و اجزای متصل (فیتینگ‌ها و شیرآلات) را نمایش می‌دهد.
• (Equipment List / Bill of Materials): استخراج لیست مواد و تجهیزات بر اساس داده‌های تگ‌گذاری شده در دیاگرام‌ها.
• پشتیبانی از مطالعات ایمنی و عملیاتی: نقشه‌های دقیق P&ID به عنوان منبع اصلی اطلاعات ایمنی فرآیند (PSI) در مطالعات مهمی نظیر HAZOP (مطالعه خطر و قابلیت عملیات) مورد استفاده قرار می‌گیرند.
• صنایع هدف: این ابزار در تمام صنایع فرآیندی با زیرساخت‌های بزرگ، از جمله صنایع نفت و گاز، پتروشیمی، نیروگاه‌های حرارتی و سیکل ترکیبی، صنایع تصفیه آب و فاضلاب، و حتی صنایع داروسازی و غذایی، کاربرد محوری دارد.

چرا باید AutoCAD P&ID را یاد بگیریم؟

یادگیری و تسلط بر AutoCAD P&ID برای دانشجویان و فارغ‌التحصیلان رشته‌های فنی که قصد ورود به صنایع فرآیندی دارند، یک ضرورت حرفه‌ای محسوب می‌شود. این تخصص نه تنها یک مهارت نرم‌افزاری است، بلکه نشان‌دهنده توانایی مدیریت پروژه‌های پیچیده مهندسی است.

یکی از مهم‌ترین مزایای یادگیری این نرم‌افزار، افزایش دقت و کاهش چشمگیر خطاهای انسانی در فاز طراحی است. ابزارهای اعتبارسنجی داخلی نرم‌افزار، ناسازگاری‌ها یا خطاهای تگ‌گذاری را در مراحل ابتدایی طراحی شناسایی می‌کنند. تشخیص و رفع این خطاها در مراحل اولیه P&ID، از بروز اشتباهات پرهزینه در مراحل بعدی مدل‌سازی سه‌بعدی و ساخت جلوگیری می‌کند. همچنین، استفاده از ابزارهای هوشمند (مانند تگ‌گذاری خودکار و اتصال‌های هوشمند خطوط) به طور قابل توجهی سرعت و کارایی در طراحی را در مقایسه با ترسیم در اتوکد پایه افزایش می‌دهد.

از جنبه سازمانی، P&ID سهولت در همکاری تیمی را فراهم می‌آورد. از آنجایی که تمام داده‌ها به صورت متمرکز و ساختاریافته در پایگاه داده پروژه ذخیره می‌شوند، انتقال اطلاعات بین تیم‌های مختلف (مهندسی فرآیند، پایپینگ، ابزار دقیق) بسیار روان‌تر و دقیق‌تر انجام می‌شود، که این امر برای پروژه‌های بزرگ (EPC) حیاتی است.

در نهایت، تسلط بر AutoCAD P&ID یک مزیت رقابتی قاطع در استخدام ایجاد می‌کند. بازار کار مهندسی فرآیند به شدت به دنبال متخصصانی است که بتوانند مستندات هوشمند تولید کنند. داده‌های آماری نشان می‌دهد که حتی در سطح یک درفتر، کسانی که تخصص P&ID دارند (P&ID Drafter) حقوق بالاتری نسبت به یک درفتر عمومی AutoCAD کسب می‌کنند (حدود ۲۶.۸۶ دلار در ساعت در مقابل ۲۵.۰۷ دلار در ساعت در ایالات متحده). فراتر از حقوق اولیه، این تخصص مسیر را برای دستیابی به نقش‌های ارشدتر و پردرآمدتر نظیر مهندس پایپینگ یا رهبر تیم طراحی پلنت باز می‌کند، که پتانسیل درآمدی بسیار بالاتری دارند. بنابراین، یادگیری P&ID نشان‌دهنده تعهد به استانداردسازی و تعالی فنی در چشم کارفرمایان است.

سخت‌افزار مورد نیاز برای نصب AutoCAD P&ID

AutoCAD P&ID به طور جدایی‌ناپذیری با AutoCAD Plant 3D مرتبط است، زیرا P&ID به عنوان فاز طراحی شماتیک، خوراک مدل‌سازی سه‌بعدی Plant 3D را فراهم می‌کند. بنابراین، الزامات سخت‌افزاری برای نصب باید بر اساس نیازهای مدل‌سازی سه‌بعدی و مدیریت حجم بالای داده در Plant 3D در نظر گرفته شود.

الزامات پایه برای اجرای صرف اتوکد نسبتاً کم است، اما برای کار حرفه‌ای، که شامل پردازش مدل‌های بزرگ ۳D، ابرهای نقاط (Point Clouds) و داده‌های پایپینگ می‌شود، سخت‌افزار بسیار قدرتمند توصیه می‌گردد. در حالی که برای ترسیمات دو بعدی P&ID ممکن است رم کمتری نیاز باشد، هدف نهایی کاربران حرفه‌ای، کار با محیط Plant 3D است که نیاز به منابع قابل توجهی دارد.

الزامات پیشنهادی برای عملکرد حرفه‌ای در مجموعه AutoCAD Plant 3D:

1. سیستم عامل: 64 بیتی مایکروسافت ویندوز ۱۱ یا ویندوز ۱۰.
2. پردازنده (CPU): پردازنده با فرکانس حداقل ۳+ گیگاهرتز (پایه) یا ۴+ گیگاهرتز (توربو) توصیه می‌شود.
3. حافظه رم (RAM): حداقل ۱۶ گیگابایت برای Plant 3D، اما توصیه شده ۳۲ گیگابایت یا بیشتر برای مدیریت پروژه‌های بزرگ با داده‌های حجیم.
4. کارت گرافیک (GPU): آداپتور گرافیکی حرفه‌ای با پشتیبانی از DirectX و Pixel Shader 3.0 یا بالاتر، با توانایی پشتیبانی از رزولوشن ۴K و VRAM حداقل ۱۲ گیگابایت یا بیشتر.

پیش‌نیاز برای یادگیری AutoCAD P&ID

اگرچه AutoCAD P&ID یک نرم‌افزار کاربر پسند است که بر اساس رابط کاربری آشنای اتوکد ساخته شده، تسلط بر آن نیازمند ترکیبی از مهارت‌های فنی نرم‌افزاری و دانش قوی مهندسی فرآیند است. این پیش‌نیازها به مهندسان کمک می‌کنند تا نه تنها دیاگرام‌ها را ترسیم کنند، بلکه بتوانند آن‌ها را به درستی طراحی و اعتبارسنجی نمایند:

1. آشنایی با محیط اتوکد: تسلط بر مهارت‌های پایه CAD شامل پیمایش در فضای کاری، استفاده از ابزارهای ترسیمی اولیه و مدیریت لایه‌ها برای ورود مؤثر به محیط تخصصی P&ID ضروری است.
2. دانش نقشه‌خوانی P&ID و نمادهای استاندارد: درک عمیق از نمادهای استاندارد صنعتی (مانند ISA) برای نمایش تجهیزات، ولوها، سنسورها، خطوط کنترلی و فرآیندی حیاتی است. این دانش زیربنای اصلی است؛ نرم‌افزار تنها ابزاری برای پیاده‌سازی این زبان استاندارد است.
3. درک اصول فرآیندهای صنعتی: موفقیت در طراحی P&ID مستلزم دانش بنیادی مهندسی است. این شامل درک اصول مکانیک سیالات، ترمودینامیک، و نحوه عملکرد سیستم‌های کنترل و ابزار دقیق است. یک مهندس باید بداند که چرا یک سیستم نیازمند یک نوع ولو خاص است یا چرا یک خط لوله باید شیب داشته باشد. این درک مهندسی است که تصمیم می‌گیرد چه چیزی ترسیم شود، نه صرفاً مهارت ترسیمی.

بازارکار و فرصت‌های شغلی AutoCAD P&ID در صنایع مختلف

تقاضا برای متخصصان مسلط به AutoCAD P&ID در صنایع سنگین و فرآیندی که درگیر طراحی، ساخت، یا نگهداری تأسیسات می باشند، بسیار بالا است. این مهارت به عنوان یک تخصص مورد نیاز در شرکت‌های مهندسی، تدارکات و ساخت (EPC) در سراسر جهان تلقی می‌شود.

صنایع اصلی که به این تخصص نیاز دارند:

• نفت، گاز و پتروشیمی: طراحی واحدهای تصفیه، پالایشگاه‌ها، واحدهای تولید مواد شیمیایی و خطوط لوله انتقال.
• نیروگاهی: طراحی سیستم‌های تبرید، بخار و آب در نیروگاه‌های حرارتی.
• آب و فاضلاب: طراحی سیستم‌های تصفیه پیچیده و پمپاژ.
• داروسازی و شیمیایی تخصصی: طراحی فرآیندهایی که نیاز به مستندات ایمنی و دقت فوق‌العاده دارند.

عناوین شغلی مرتبط:

• مهندس پایپینگ (Piping Engineer): استفاده از P&ID برای تعریف مشخصات خطوط لوله و آغاز مدل‌سازی سه‌بعدی.
• طراح P&ID-P&ID Designer/Drafter: تمرکز بر ترسیم شماتیک‌های فرآیندی و مدیریت صحت داده‌ها.
• مهندس ابزار دقیق و کنترل (I&C Engineer): تأیید صحت نمایش نمادهای کنترلی و لوپ‌های ابزار دقیق در دیاگرام‌ها.
• مهندس فرآیند (Process Engineer): استفاده از P&ID در فازهای HAZOP و مدیریت اطلاعات ایمنی فرآیند.

همانطور که قبلاً اشاره شد، تخصص در P&ID نه تنها حقوق اولیه را افزایش می‌دهد، بلکه مهم‌تر از آن، راه را برای ارتقاء به نقش‌های تخصصی‌تر با پتانسیل درآمدی بسیار بالاتر (نظیر مهندس طراحی پلنت یا سرپرست مهندسی فرآیند) باز می‌کند. این مهارت، متخصصان را از سطح ترسیم عمومی به سطح مدیریت تخصصی اطلاعات پروژه سوق می‌دهد.

میزان استفاده از AutoCAD P&ID در کشورهای مختلف

AutoCAD P&ID به دلیل ارتباط تنگاتنگ با Plant 3D و اکوسیستم گسترده Autodesk، در سطح جهانی مورد استفاده قرار می‌گیرد. این نرم‌افزار به ویژه در مناطق و کشورهایی که دارای صنایع فرآیندی سنگین و پروژه‌های بزرگ EPC می باشند، از محبوبیت بالایی برخوردار است.

محبوبیت منطقه‌ای:

• آمریکای شمالی و اروپا: در این مناطق، بسیاری از شرکت‌های EPC از ابزارهای اتودسک برای حفظ یکپارچگی جریان کاری خود (از P&ID تا مدل سه‌بعدی و BIM) استفاده می‌کنند.
• کشورهای حوزه خلیج فارس و آسیا: در خاورمیانه و مناطق دارای منابع نفت و گاز فراوان، پروژه‌های عظیم توسعه پالایشگاهی و پتروشیمی در جریان است. بسیاری از این پروژه‌ها توسط شرکت‌های بین‌المللی با استفاده از استانداردهای CAD اتودسک تعریف می‌شوند.
• نمونه‌های بزرگ صنعتی: شرکت‌های نفتی بزرگی مانند پتروبراس (Petrobras) در برزیل از این نرم‌افزار برای توسعه محتوا و استانداردهای طراحی خاص خود استفاده کرده‌اند، که نشان‌دهنده قابلیت این نرم‌افزار در مقیاس‌های پروژه‌های ملی و بزرگ است.

دلایل محبوبیت: استاندارد بودن نمادها و متدولوژی طراحی P&ID در این نرم‌افزار تضمین می‌کند که مدارک نهایی قابل تحویل به مشتریان بین‌المللی باشد. علاوه بر این، قابلیت همکاری با سایر نرم‌افزارهای اتودسک مانند Revit و Navisworks، برای شرکت‌هایی که به دنبال یک جریان کاری یکپارچه می باشند، بسیار ارزشمند است.

مقایسه AutoCAD P&ID با نرم‌افزارهای مشابه

برای درک ارزش افزوده‌ی AutoCAD P&ID، مقایسه آن با اتوکد معمولی (به عنوان ابزار پایه) و نرم‌افزارهای تخصصی رقیب (مانند AVEVA Diagrams) ضروری است.

اتوکد معمولی صرفاً بر ترسیمات هندسی تمرکز دارد و داده‌های پروژه را به صورت هوشمند مدیریت نمی‌کند. در مقابل، AutoCAD P&ID یک ابزار داده‌محور است که هر مولفه را به یک پایگاه داده متصل می‌کند. در مقایسه با رقبای سطح Enterprise، مانند AVEVA Diagrams، این تمایز وجود دارد که AVEVA معمولاً بر قابلیت‌های Spec-Driven (طراحی مبتنی بر مشخصات لوله‌کشی) و مدیریت داده‌های سازمانی پیشرفته متمرکز است و امنیت پیکربندی پروژه در آن بسیار سخت‌گیرانه‌تر کنترل می‌شود.

AutoCAD P&ID به دلیل سهولت یادگیری (برای کاربران آشنا به محیط اتوکد) و یکپارچگی کامل با Plant 3D، انتخابی محبوب برای شرکت‌های EPC در مقیاس متوسط تا بزرگ محسوب می‌شود و در بازار میانی دارای جایگاه قدرتمندی است. یادگیری آن به دلیل نزدیکی به Plant 3D و تقاضای بالای این ترکیب مهارت، نقطه ورود مناسبی برای مهندسان تازه کار است.

مقایسه ابزارهای ترسیم فرآیندی

البته شما می‌توانید با شرکت در دوره اتوکد عمومی AutoCAD، دوره اتوکد پی اند آی دی AutoCAD P&ID و دوره AVEVA Diagrams بر هر 3 نرم افزار مسلط شوید. همچنین می‌توانید در دوره نقشه‎‌خوانی PFD, P&ID نیز شرکت فرمایید که در مقاله نقشه خوانی PFD,P&ID چیست؟ چه کاربردی در مهندسی نفت دارد؟ راجب آن توضیحات مفصلی داده‌ایم.

قیمت نرم‌افزار AutoCAD P&ID

AutoCAD P&ID به صورت یک محصول مستقل به فروش نمی‌رسد. این نرم‌افزار به عنوان یک ابزار تخصصی (Plant 3D toolset) در اشتراک کلی و جامع نرم‌افزار AutoCAD گنجانده شده است.

مدل قیمت‌گذاری این نرم‌افزار بر اساس اشتراک سالانه (Subscription) تعیین می‌شود. بر اساس اطلاعات رسمی، هزینه تقریبی اشتراک سالانه مجموعه AutoCAD (که شامل Plant 3D و تمامی مجموعه‌های ابزار تخصصی دیگر می‌شود) در حدود ۲,۰۹۵ دلار در سال است. این مدل قیمت‌گذاری نشان‌دهنده ارزش این ابزار به عنوان بخشی از یک راهکار جامع طراحی Plant است.

اما برای مخاطبان دانشجویی، اتودسک فرصت‌های ارزشمندی را فراهم کرده است. این شرکت نسخه‌های آموزشی رایگان یا Trial (آزمایشی) با دسترسی محدود زمانی را ارائه می‌دهد که دانشجویان و کاربران علاقه‌مند می‌توانند از آنها برای یادگیری و تسلط بر قابلیت‌های نرم‌افزار پیش از ورود به بازار کار استفاده کنند.

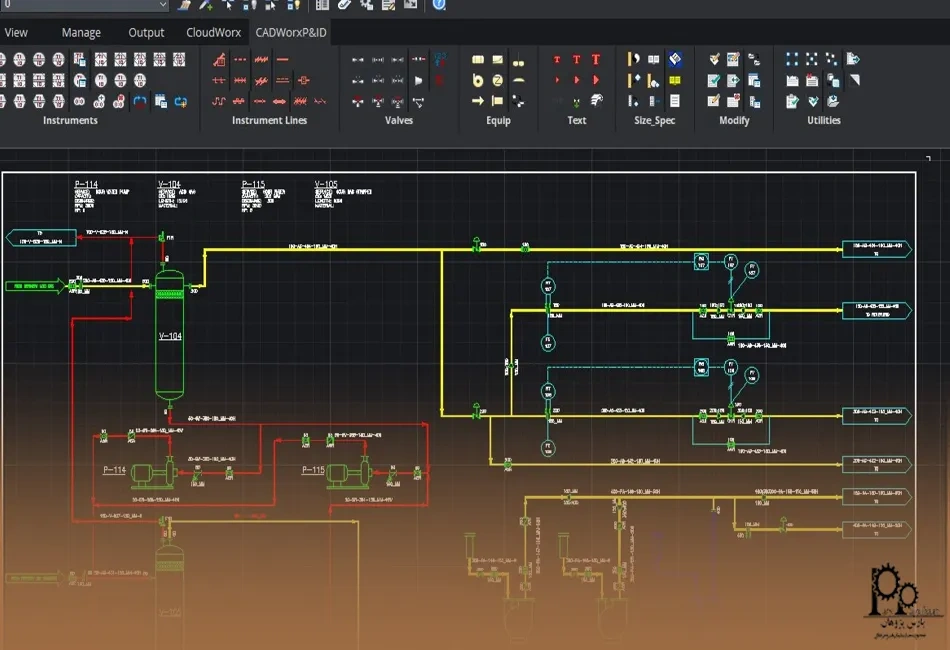

لینک دانلود نرم‌افزار AutoCAD P&ID

به منظور اطمینان از دسترسی به نسخه‌های رسمی و سالم نرم‌ افزار، بهترین و معتبرترین روش، استفاده از وب‌سایت رسمی شرکت سازنده است. از آنجایی که AutoCAD P&ID بخشی از مجموعه Plant 3D است، باید نسخه آزمایشی این مجموعه را دانلود کرد.

جمع‌بندی

AutoCAD P&ID نه تنها یک ابزار ترسیمی، بلکه یک چارچوب مدیریت اطلاعات حیاتی است که زبان استاندارد صنایع فرآیندی در سراسر جهان را پیاده‌سازی می‌کند. این نرم‌افزار مهندسان را قادر می‌سازد تا از مرحله ترسیم ساده در اتوکد پایه فراتر رفته و به سطح متخصصان هوشمند داده‌های فرآیندی ارتقاء یابند. این تخصص با فراهم آوردن قابلیت‌هایی چون استفاده از کتابخانه‌های استاندارد ISA و PIP، مدیریت هوشمند داده‌های تجهیزات و خطوط لوله، و اعتبارسنجی خودکار خطاها، دقت طراحی را به حداکثر رسانده و یکپارچگی بی‌نقصی با مدل‌سازی سه‌بعدی (Plant 3D) تضمین می‌کند.

در همین راستا، دانشجویان و فارغ‌التحصیلان مهندسی که به دنبال ورود قدرتمند به بازار کار می باشند، می‌توانند با شرکت در دوره آموزش AutoCAD P&ID به این سطح از تخصص دست یابند. دوره‌های گروه آموزشی پارس پژوهان به صورت تخصصی برای همین هدف طراحی شده‌اند.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند.
