نقشه خوانی PFD, P&ID چیست؟ چه کاربردی در مهندسی نفت دارد؟

در دنیای پیچیده و عظیم مهندسی، به ویژه در صنایعی با ریسک بالا مانند نفت، گاز و پتروشیمی، ارتباط دقیق و بدون ابهام، یک ضرورت مطلق به شمار می‌رود. در قلب این ارتباط، نقشه‌های مهندسی قرار دارند؛ اسنادی که فراتر از چند خط و نماد ساده، به منزله زبان مشترک و بین‌المللی میان مهندسان، اپراتورها و مدیران پروژه عمل می‌کنند. این نقشه‌ها، پلی میان اصول تئوریک مهندسی نفت و واقعیت فیزیکی یک پالایشگاه یا واحد فرآیندی ایجاد می‌کنند و ایده‌های انتزاعی را به یک طرح اجرایی و عملیاتی بدل می‌سازند. در میان انبوه دیاگرام‌های مهندسی، دو مورد از آن‌ها نقشی بنیادی و حیاتی ایفا می‌کنند: نمودار جریان فرآیند (PFD) و نقشه لوله‌کشی و ابزار دقیق (P&ID). درک تفاوت‌ها، کاربردها و نحوه خواندن این دو سند، برای هر متخصص فعال در صنایع فرآیندی، یک مهارت اساسی و غیرقابل جایگزین تلقی می‌شود. این مقاله به تشریح این دو نقشه کلیدی و جایگاه آن‌ها در مهندسی نفت می‌پردازد.

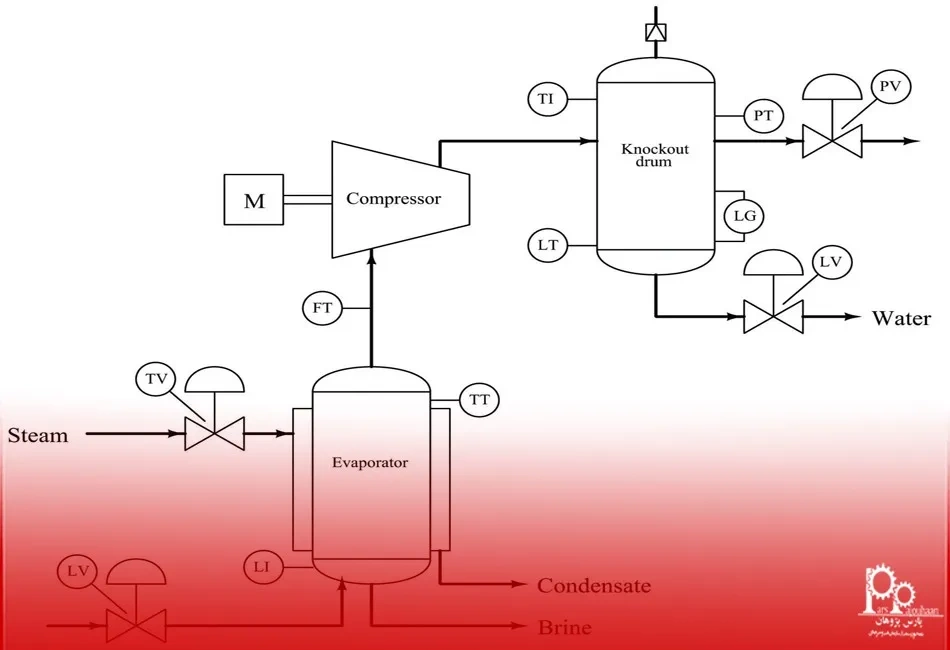

نقشه نمودار جریان فرآیند (PFD) چیست؟

نمودار جریان فرآیند یا (Process Flow Diagram - PFD)، یک نمایش شماتیک و سطح بالا از یک واحد فرآیندی یا یک پلنت صنعتی محسوب می‌شود. این نقشه، تصویری کلی از جریان اصلی مواد و انرژی در سراسر سیستم ارائه می‌دهد و بر روابط بین تجهیزات اصلی تمرکز دارد. هدف اصلی یک PFD، نمایش «چیستی» یک فرآیند و چگونگی تبدیل مواد اولیه به محصولات نهایی، بدون درگیر شدن با جزئیات پیچیده اجرایی، است. در واقع، سادگی یک PFD یک انتخاب هوشمندانه و عمدی، و نه یک محدودیت، تلقی می‌شود. این سادگی به مهندسان و مدیران اجازه می‌دهد تا در مراحل اولیه طراحی، مطالعات امکان‌سنجی و تحلیل‌های اقتصادی، بر روی کلیت فرآیند و پارامترهای کلیدی آن متمرکز شوند.

یک PFD استاندارد معمولاً اطلاعات زیر را در بر می‌گیرد:

• تجهیزات اصلی: تمام تجهیزات کلیدی فرآیند مانند برج‌های تقطیر، راکتورها، مبدل‌های حرارتی، پمپ‌ها و کمپرسورها با یک نام و شماره منحصربه‌فرد نمایش داده می‌شوند.
• جریان‌های فرآیندی: خطوط اصلی جریان مواد که تجهیزات را به یکدیگر متصل می‌کنند، به وضوح ترسیم می‌شوند. جهت جریان نیز با فلش مشخص می‌گردد.
• جریان‌های جانبی و بازیافتی: مسیرهای مهم کنارگذر (Bypass) و بازچرخانی (Recycle) نیز در این نقشه جای دارند.
• داده‌های عملیاتی: شرایط عملیاتی کلیدی برای جریان‌های اصلی، مانند دما، فشار، دبی جرمی و ترکیب شیمیایی، معمولاً در یک جدول خلاصه جریان (Flow Summary Table) در کنار نقشه ارائه می‌شود.

در مقابل، یک PFD به طور عمدی از نمایش جزئیات زیر خودداری می‌کند:

• جزئیات لوله‌کشی مانند سایز خطوط، کلاس لوله، و شماره خطوط (Line Numbers).
• شیرآلات کنترلی، شیرهای دستی، شیرهای اطمینان و سایر ادوات لوله‌کشی.
• جزئیات کامل ابزار دقیق، حلقه‌های کنترلی پیچیده و سیستم‌های خاموشی اضطراری (Shutdown Systems).
• خطوط تخلیه (Drain)، هواگیری (Vent) و انشعابات کوچک.

نقشه لوله‌کشی و ابزار دقیق (P&ID) چیست؟

نقشه لوله‌کشی و ابزار دقیق یا (Piping and Instrumentation Diagram - P&ID)، گام بعدی و تکامل‌یافته PFD به شمار می‌رود. اگر PFD «چیستی» فرآیند را نشان دهد، P&ID به طور دقیق «چگونگی» ساخت، کنترل و بهره‌برداری از آن فرآیند را به تصویر می‌کشد. این نقشه، یک دیاگرام بسیار دقیق و جامع شامل تمام اجزای مکانیکی، لوله‌کشی، ابزار دقیق و سیستم‌های کنترلی یک واحد صنعتی است. P&ID به عنوان نقشه راه اصلی برای تیم‌های طراحی، ساخت، بهره‌برداری و تعمیر و نگهداری عمل می‌کند و به نوعی «شناسنامه» فنی یک پلنت صنعتی تلقی می‌شود.

یک P&ID یک سند چندرشته‌ای است که اطلاعات تیم‌های مختلف مهندسی (فرآیند، مکانیک، ابزار دقیق، برق و ایمنی) را در یک جا جمع می‌کند. این ویژگی، P&ID را به ابزاری قدرتمند برای هماهنگی و حل تعارضات احتمالی میان این تیم‌ها، پیش از شروع عملیات ساخت، تبدیل می‌کند. این نقشه شامل تمام جزئیات مورد نیاز برای اجرای فیزیکی طرح است، از جمله:

• تمام تجهیزات: شامل تجهیزات اصلی و کمکی با تمام جزئیات مربوط به نازل‌ها.
• تمام جزئیات لوله‌کشی: شامل شماره خط، سایز، کلاس متریال، نوع عایق‌کاری و مسیرهای دقیق.
• تمام شیرآلات: هر نوع شیری، از شیرهای دستی و کنترلی گرفته تا شیرهای اطمینان (Safety Valves) و یک‌طرفه (Check Valves)، با نماد استاندارد و شماره شناسایی خود نمایش داده می‌شود.
• تمام ابزار دقیق و سیستم‌های کنترلی: حسگرها (Sensors)، ترانسمیترها (Transmitters)، کنترلرها (Controllers)، آلارم‌ها و اینترلاک‌ها (Interlocks) به همراه نحوه اتصال آن‌ها (الکتریکی، پنوماتیکی و...) به طور کامل مشخص می‌شوند.
• سیستم‌های ایمنی: تجهیزاتی مانند شیرهای اطمینان فشار (PSV) و دیسک‌های پاره‌شونده (Rupture Disks) که برای حفاظت از تجهیزات و پرسنل طراحی شده‌اند.

تفاوت‌های کلیدی بین PFD و P&ID چیست؟

اگرچه هر دو نقشه از نمادهای مشابهی برای تجهیزات استفاده می‌کنند، اما اهداف و سطح جزئیات آن‌ها کاملاً متفاوت است. درک این تفاوت‌ها برای جلوگیری از سردرگمی و استفاده صحیح از هر سند در مراحل مختلف یک پروژه، ضروری است. جدول زیر به طور خلاصه این تفاوت‌ها را مقایسه می‌کند.

کاربرد PFD و P&ID در مهندسی نفت چیست؟

در صنعت نفت و گاز، از سکوهای تولید فراساحلی تا پالایشگاه‌های عظیم خشکی، این دو نقشه نقشی حیاتی در تمام چرخه عمر یک پروژه، از طراحی مفهومی تا از رده خارج کردن واحد، ایفا می‌کنند. PFDها در مراحل اولیه و فاز مهندسی پایه (FEED) برای ارزیابی گزینه‌های مختلف فرآیندی، برآورد هزینه‌ها و درک کلیات طرح به کار می‌روند. اما این P&ID است که به عنوان ستون فقرات مهندسی تفصیلی، ساخت و بهره‌برداری عمل می‌کند. در این صنعت، دقت یک P&ID مستقیماً با ایمنی و انطباق با مقررات قانونی گره خورده است. این نقشه‌ها، مبنای اصلی مطالعات ارزیابی خطر و عملیات‌پذیری (HAZOP) قرار می‌گیرند؛ فرآیندی سیستماتیک برای شناسایی و کاهش خطرات بالقوه در یک واحد صنعتی. یک P&ID نادرست یا به‌روزنشده، نه تنها یک سند ناقص، بلکه یک تهدید جدی برای ایمنی پرسنل، محیط زیست و سرمایه‌های شرکت محسوب می‌شود.

درک عمیق این نقشه‌ها و توانایی خواندن و تفسیر دقیق آن‌ها، یک مهارت کلیدی و تمایز آفرین برای هر مهندس جویای کار یا شاغل در صنایع فرآیندی محسوب می‌شود. این دانش نه تنها درک شما از فرآیند را متحول می‌کند، بلکه دروازه‌ای برای ورود به نقش‌های تخصصی در طراحی، بهره‌برداری و ایمنی واحد‌های صنعتی است. برای دانشجویان و فارغ‌التحصیلان مهندسی که به دنبال تقویت این مهارت حیاتی و افزایش شانس موفقیت شغلی خود می باشند، دوره‌های گروه آموزشی پارس پژوهان یک مسیر اثبات‌شده و تخصصی فراهم می‌کند. با شرکت در دوره آموزش نقشه‌خوانی PFD,P&ID و دوره آموزش نقشه‌خوانی صنعتی شما به صورت عملی و پروژه‌محور بر این زبان بین‌المللی مهندسی مسلط خواهید شد. همچنین شرکت در دوره اتوکد عمومی AutoCAD نیز می‌تواند برای شما کمک کننده باشد. در مقاله اتوکد AutoCAD P&ID چیست؟ چه کاربردی دارد؟ نیز راجب این نرم افزار توضیحات کامل داده‌ایم که می‌توانید مطالعه فرمایید.

یک مثال عملی در صنعت

برای درک بهتر این مفاهیم، یک جداکننده سه فازی (Three-Phase Separator) را در نظر بگیرید که تجهیز رایجی در واحدهای بهره‌برداری نفت است. وظیفه این مخزن، جداسازی سیال ورودی از چاه به سه فاز گاز، نفت و آب است.

• در نمای PFD: این تجهیز صرفاً با یک نماد مخزن افقی با یک ورودی و سه خروجی مجزا برای گاز، نفت و آب نمایش داده می‌شود. ممکن است فشار و دمای کاری مخزن نیز در کنار آن ذکر شود.
• در نمای P&ID: همین تجهیز با جزئیات بسیار بیشتری ظاهر می‌شود. این نقشه، یک سیستم کنترلی خودکار را به تصویر می‌کشد:

• کنترل فشار: یک ترانسمیتر فشار (PT) فشار فضای گازی بالای مخزن را اندازه‌گیری می‌کند. سیگنال آن به یک کنترلر نشان‌دهنده فشار (PIC) ارسال می‌شود. این کنترلر نیز به یک شیر کنترل فشار (PCV) روی خط خروجی گاز فرمان می‌دهد تا با باز و بسته شدن، فشار مخزن را در مقدار تنظیم‌شده ثابت نگه دارد.
• کنترل سطح: دو حلقه کنترلی برای سطح وجود دارد. یکی برای کنترل سطح مشترک نفت و آب و دیگری برای کنترل سطح کلی نفت. هر حلقه شامل یک ترانسمیتر سطح (LT)، یک کنترلر نشان‌دهنده سطح (LIC) و یک شیر کنترل سطح (LCV) روی خط خروجی مربوطه (آب یا نفت) است. این سیستم به طور خودکار سطح مایعات را در محدوده مطلوب حفظ می‌کند.
• ایمنی: یک شیر اطمینان فشار (PSV) بر روی مخزن نصب می‌شود تا در صورت افزایش ناخواسته فشار، به طور خودکار باز شده و از انفجار مخزن جلوگیری کند.

این مثال نشان می‌دهد که P&ID تنها یک نقشه از تجهیزات ثابت نیست، بلکه طرحی از یک سیستم پویا و هوشمند است که برای عملکرد پایدار و ایمن، بدون نیاز به دخالت مداوم اپراتور، طراحی شده است.

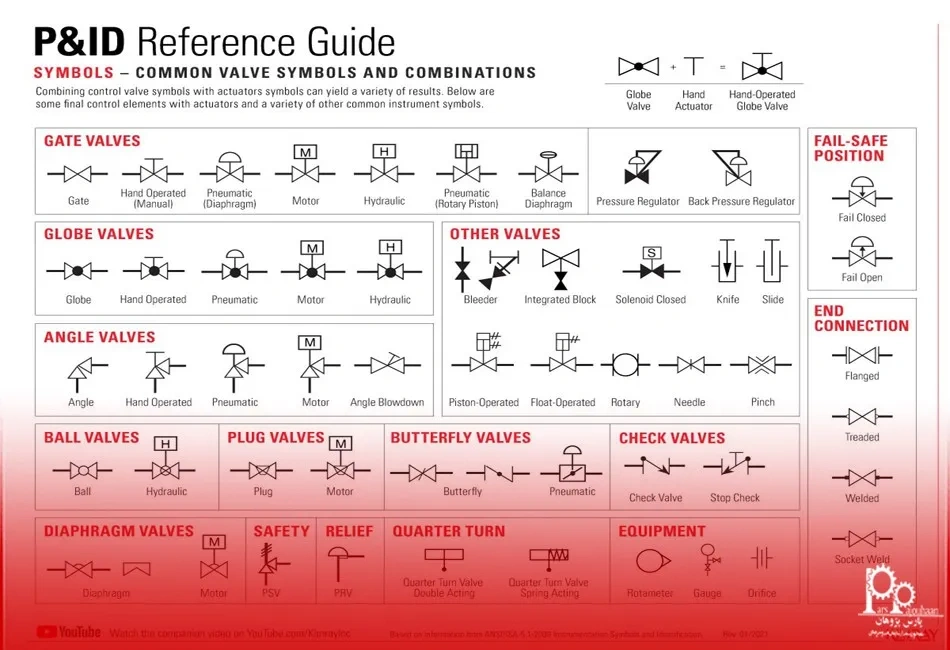

چگونه علائم و نمادهای P&ID را بخوانیم؟

خواندن P&ID نیازمند آشنایی با زبان نمادین آن است که عمدتاً بر اساس استاندارد ISA S5.1 (انجمن بین‌المللی اتوماسیون) تدوین شده است.

 این استاندارد، یکپارچگی و درک مشترک را در سطح جهانی تضمین می‌کند. دو عنصر اصلی برای رمزگشایی این نقشه‌ها وجود دارد:

• شناسایی ابزار دقیق (تگ‌ها): هر ابزار دقیق با یک دایره و یک کد حروفی-عددی (تگ) مشخص می‌شود.

• شکل نماد: یک دایره ساده نشان‌دهنده یک ابزار نصب‌شده در سایت (Field-Mounted) است. یک خط ممتد در وسط دایره به معنای نصب ابزار در اتاق کنترل اصلی و در دسترس اپراتور است. یک خط منقطع، نصب آن در پشت پنل و دور از دسترس اپراتور را نشان می‌دهد. یک مربع دور دایره نیز معرف یک تابع کنترلی در سیستم‌های کامپیوتری (DCS/PLC) است.
• کدهای حروفی: این کدها ماهیت ابزار را تعریف می‌کنند:

• حرف اول: متغیر فرآیندی را مشخص می‌کند. مانند P برای فشار Pressure-، T برای دما Temperature-، L برای سطح (Level) و F برای جریان (Flow).
• حروف بعدی: عملکرد ابزار را توصیف می‌کنند. مانند I برای نشان‌دهنده Indicator-، C برای کنترلر Controller-، T برای ترانسمیتر Transmitter-، A برای آلارم (Alarm) و V برای شیر (Valve).
• برای مثال، تگ PIC−101 به یک «کنترلر نشان‌دهنده فشار» در حلقه کنترلی شماره 101 اشاره دارد.

• نمادهای خطوط: نوع خطوط، نحوه اتصال اجزا و نوع سیگنال را مشخص می‌کند.

• خط ممتد ضخیم: لوله‌کشی اصلی فرآیند.
• خط منقطع (Dashed Line): سیگنال الکتریکی.
• خط با اسلش‌های متقاطع: سیگنال پنوماتیکی (هوای فشرده).

جمع‌بندی

نمودارهای PFD و P&ID دو ابزار اساسی و مکمل در جعبه‌ابزار هر مهندس فرآیند به شمار می‌روند. PFD با ارائه یک دید کلی، به ما می‌گوید که یک فرآیند «چه کاری» انجام می‌دهد، در حالی که P&ID با نمایش تمام جزئیات، مشخص می‌کند که آن فرآیند «چگونه» ساخته و کنترل می‌شود. این دو نقشه، مراحل متوالی در تکامل یک پروژه از یک ایده مفهومی به یک واحد صنعتی عملیاتی و ایمن را نمایندگی می‌کنند. تسلط بر خواندن، تفسیر و استفاده از این اسناد، یک مهارت بنیادی و غیرقابل چشم‌پوشی است که شالوده طراحی، بهره‌برداری ایمن و نگهداری کارآمد از تأسیسات صنعتی را تشکیل می‌دهد.

نویسنده: علی بهرام همدانی، کارشناس ارشد فرآیند.
