نرم افزار پی وی الیت PV ELITE چیست؟ چه کاربردی دارد؟

این مقاله تخصصی، جامع‌ترین واکاوی فنی نرم‌ افزار PV Elite و انطباق آن با پروژه بازطراحی استاندارد ASME 2025 تلقی می‌گردد. با مطالعه این مقاله، بر تحولات بنیادین کدهای طراحی مسلط شده و توانایی مدیریت پروژه‌های عظیم در سطح استانداردهای جهانی را کسب می‌نمایید. این تحقیق به بررسی یکپارچگی محاسباتی، تحلیل‌های المان محدود (FEA) در اتصالات انبساطی، مدیریت چرخه عمر تجهیزات و فرصت‌های استراتژیک شغلی می‌پردازد. این مقاله برای مهندسان مکانیک (Static Equipment)، طراحان ارشد مخازن تحت فشار، بازرسان فنی و دانشجویان مهندسی مکانیک بسیار مفید و کاربردی است. افرادی که در شرکت‌های EPC بین‌المللی مشغول به فعالیت می‌باشند یا قصد ورود به حوزه‌های نوین نظیر تولید هیدروژن و جذب کربن را دارند، مخاطب اصلی این مطلب علمی به شمار می‌روند. اگر هدف شما درک تمایز میان طراحی سنتی و مدل‌سازی هوشمند مبتنی بر داده‌های واقعی است، این راهنما دقیقاً مسیر حرکت شما را ترسیم می‌نماید.

ویدئوی معرفی نرم افزار PV ELITE و کاربردهای آن

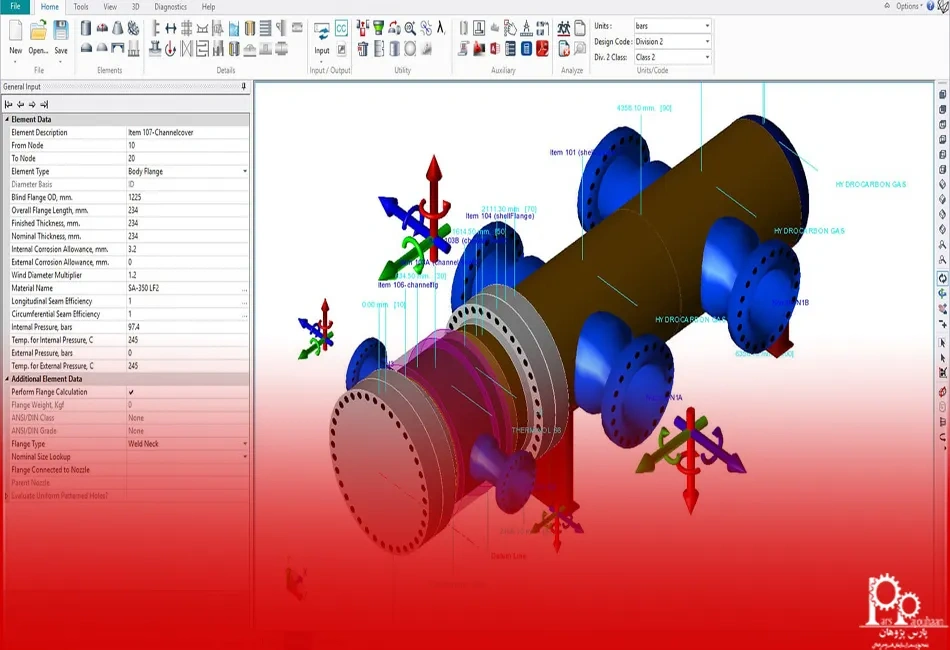

معرفی نرم‌افزار PV Elite: مغز محاسباتی طراحی مخازن تحت فشار

نرم‌افزار PV Elite راهکاری پیشرو و استاندارد جهانی برای طراحی، تحلیل و ارزیابی جامع مخازن تحت فشار و مبدل‌های حرارتی محسوب می‌گردد. این ابزار به عنوان یک راهکار پایان به پایان (End-to-End)، تمامی جنبه‌های مکانیکی تجهیز شامل ضخامت دیواره، تحلیل بارهای جانبی و پایداری سازه‌ای را مدیریت می‌نماید. هدف اصلی این پلتفرم، تضمین انطباق کامل با کدهای ایمنی و بهینه‌سازی مصرف متریال در پروژه‌های پیچیده صنعتی تلقی می‌شود.

در جدیدترین نسخه این نرم‌افزار، قابلیت‌های ابعاد پویا (Dynamic Dimensions) و گردش‌کارهای هدایت‌شده (Guided Workflows) تجربه کاربری را به کلی دگرگون ساخته است. این برنامه با تحلیل لحظه‌ای (Real-time)، به مهندسان اجازه می‌دهد تا اثرات تغییرات طراحی را بر روی فشار کاری مجاز (MAWP) بلافاصله مشاهده نمایند. این ویژگی باعث می‌گردد تا زمان لازم برای تکرار فرآیندهای محاسباتی تا ۸۵ درصد کاهش یابد.

تاریخچه و ویژگی‌های منحصر به فرد PV Elite

ریشه‌های این نرم‌ افزار به نوآوری‌های شرکت COADE در دهه‌های گذشته بازمی‌گردد که بعدها تحت مالکیت شرکت عظیم Hexagon قرار گرفت. این تحول تاریخی باعث شد تا PV Elite از یک ابزار محاسباتی ساده به یک سیستم یکپارچه در مدیریت چرخه عمر دارایی‌ها تبدیل گردد. ویژگی‌های متمایز نسخه جدید این برنامه شامل موارد زیر است:

• انطباق با ASME Section VIII 2025: پشتیبانی از ساختار جدید کدها که در آن Division 1 برای محاسبات پیچیده مستقیماً به روش‌های Division 2 ارجاع می‌دهد.
• تحلیل FEA یکپارچه برای Expansion Joints: بهره‌گیری از موتور قدرتمند GT STRUDL برای تحلیل دقیق اتصالات انبساطی بدون نیاز به خروج از محیط نرم‌افزار.
• سیستم Vessel Wiki: قابلیت تولید خودکار گزارش‌های تخصصی با فرمت RTF که امکان افزودن یادداشت‌های مهندسی و برندینگ شرکت را فراهم می‌سازد.
• طرح واره لینک فایل‌های پروژه: ابزاری نوین برای سازماندهی و دسترسی سریع به تمامی نقشه‌ها، مدارک و فایل‌های مرتبط با مدل محاسباتی.
• بصری‌سازی ۳ بعدی پیشرفته: استفاده از مکعب نمای ۳ بعدی (۳D View Cube) و تمایز رنگی قطعات نظیر پیچ‌ها و فلنج‌ها برای شناسایی سریع تداخل‌ها.

کاربرد PV Elite در طراحی تجهیزات فرآیندی

گستره کاربرد این نرم‌افزار تمامی تجهیزات ثابت در صنایع مادر را در بر می‌گیرد. مهندسان از این ابزار برای تحلیل‌های تخصصی زیر بهره می‌برند:

• طراحی برج‌های عمودی (Vertical Towers) بسیار بلند و بررسی پدیده رقص گردابه‌ای (Vortex Shedding) که می‌تواند منجر به لرزش‌های شدید سازه گردد.
• تحلیل مخازن افقی روی تکیه‌گاه‌های زینی و محاسبه تنش‌های برشی و ممان‌های خمشی در نقاط بحرانی بدنه.
• مدل‌سازی مبدل‌های حرارتی پوسته و لوله با جزئیات کامل شامل صفحه‌لوله‌ها (Tubesheets)، لوله‌ها و بافل‌ها مطابق با استانداردهای TEMA.
• تحلیل حمل و نقل (Transportation Analysis) که در آن نیروهای وارده بر مخزن در هنگام جابجایی جاده‌ای یا دریایی با استفاده از شتاب‌های G محاسبه می‌گردد.
• طراحی مخازن مستطیلی و غیردایروی مطابق با Mandatory Appendix 13 که در صنایع خاص و محدودیت‌های فضایی کاربرد فراوان دارند.

چرا باید به عنوان یک مهندس مکانیک، PV Elite را یاد بگیریم؟

تسلط بر این ابزار، توانمندی مهندس را در کاهش ۱۵ درصدی هزینه‌های متریال و تضمین ۱۰۰ درصدی ایمنی تجهیز به اثبات می‌رساند. در عصر تحول دیجیتال، شرکت‌های بزرگ پیمانکاری تنها به مهندسانی اعتماد می‌نمایند که توانایی تولید دوقلوهای دیجیتال (Digital Twins) و مدل‌های تحلیلی دقیق را داشته باشند. این مهارت به شما اجازه می‌دهد تا گزارش‌های خروجی را مستقیماً به عنوان مدرک نهایی (Final Document) به کارفرمایان ارائه دهید.

علاوه بر جنبه‌های فنی، یادگیری این نرم‌افزار باعث درک عمیق منطق حاکم بر استانداردهای مهندسی می‌شود. شما می‌آموزید که چگونه بارهای باد و زلزله را بر اساس آخرین کدهای بین‌المللی نظیر ASCE 7-22 یا IBC 2024 در طراحی خود لحاظ نمایید. این تخصص، شما را از یک محاسبه ساده به یک مشاور استراتژیک در پروژه‌های زیربنایی تبدیل می‌نماید.

سخت‌افزار مورد نیاز برای کار با PV Elite

برای اجرای تحلیل‌های FEA و تولید گزارش‌های ۳ بعدی PDF، برخورداری از سیستم سخت‌افزاری مناسب الزامی به نظر می‌رسد:

1. پردازنده (CPU): پردازنده Intel Core i7 یا i9 با فرکانس حداقل ۳.۲ گیگاهرتز جهت تسریع محاسبات تکرارشونده.
2. حافظه موقت (RAM): حداقل ۸ گیگابایت برای پروژه‌های عادی و ۱۶ تا ۳۲ گیگابایت برای تحلیل مبدل‌های حرارتی بزرگ و پیچیده.
3. کارت گرافیک: حافظه گرافیکی اختصاصی حداقل ۲ گیگابایت با پشتیبانی کامل از OpenGL 1.1 و DirectX 11.
4. فضای ذخیره‌سازی: استفاده از حافظه SSD برای بارگذاری سریع دیتابیس عظیم متریال و فراخوانی مدل‌های سنگین.
5. نمایشگر: رزولوشن ۱۹۲۰ در ۱۰۸۰ برای مشاهده دقیق گزارش‌های خروجی و مدل‌های ۳ بعدی.

پیش‌نیاز برای یادگیری PV Elite: دانش کد زدن، مقدم بر نرم‌افزار

باید توجه داشت که PV Elite تنها یک ابزار برای پیاده‌سازی دانش مهندسی شما تلقی می‌شود. پیش‌نیاز حیاتی برای ورود به این حوزه، تسلط بر مفاهیم پروژه بازطراحی (Reshape Project) در استاندارد ASME 2025 است. در این ویرایش جدید، بسیاری از پاراگراف‌ها بازنویسی شده و هماهنگی میان Division 1 و Division 2 به بالاترین سطح خود رسیده است.

درک مفاهیم اساسی نظیر ضریب کارایی جوش (Joint Efficiency)، ضخامت حداقلی مورد نیاز (Minimum Required Thickness) و دمای طراحی (Design Temperature) از نان شب واجب‌تر به نظر می‌رسد. مهندس باید بداند که چرا در نسخه جدید، Mandatory Appendix 2 جای خود را به محاسبات بخش ۴.۱۶ در Division 2 داده است. نرم‌افزار بدون این دانش، تنها تولید کننده اعداد بی‌ معنی خواهد بود که می‌تواند به فجایع صنعتی منجر گردد.

بازار کار و فرصت‌های شغلی برای متخصصان PV Elite

همان‌طور که در مقاله طراحی مخازن تحت فشار براساس ازمه ASME چیست؟ چه کاربردی دارد؟ نیز بیان کردیم، در صنعت نفت و گاز، مخازن تحت فشار تنها تجهیزاتی برای نگهداری مواد نیستند، بلکه واحدهای فرآیندی فعالی به شمار می‌روند که قلب عملیات جداسازی، واکنش و خالص‌سازی را تشکیل می‌دهند. بازار کار مهندسی در پروژه‌های نفت و گاز منطقه و جهان، تشنه جذب مهندسان تجهیزات ثابت (Static Equipment Engineers) است. شرکت‌های عظیم EPC نظیر Saipem، Technip Energies و Wood Group همواره به دنبال متخصصانی می‌باشند که توانایی طراحی مخازن فوق سنگین و مبدل‌های حرارتی خاص را داشته باشند. میانگین حقوق سالانه یک متخصص ارشد در این حوزه در بازارهای جهانی فراتر از ۱۰۰ هزار دلار برآورد می‌گردد.

در مسیر این ارتقای شغلی، دسترسی به آموزش‌های پروژه‌محور و علمی نقشی تعیین‌کننده ایفا می‌نماید. مهندسان جوان و دانشجویان جویای تخصص می‌توانند با شرکت در دوره های گروه آموزشی پارس پژوهان، فاصله میان دانش دانشگاهی و نیازهای واقعی صنعت را به سرعت پر نمایند. تسلط عملی بر تمامی ابزارهای این پلتفرم از طریق دوره آموزش طراحی مخازن تحت فشار در پی وی الیت PV ELITE، کلید طلایی استخدام در شرکت‌های رتبه یک مهندسی محسوب می‌گردد. همچنین برای مهندسانی که به دنبال تحلیل‌های عمیق‌تر در نقاط بحرانی و بررسی خستگی تجهیزات می‌باشند، دوره آموزش طراحی مخازن تحت فشار بر اساس ASME Sec.8 Div.2 در آباکوس ABAQUS مسیری نوین برای تبدیل شدن به یک تحلیل‌گر خبره فراهم می‌سازد. در نهایت، اشراف بر کل چرخه طراحی واحدها از طریق دوره آموزش طراحی پایپینگ و PDMS تماس با شماره تلفن 021- 88322993 پکیج مهارتی شما را برای احراز پست‌های مدیریتی تکمیل می‌نماید.

جایگاه جهانی PV Elite در صنعت نفت و گاز

این نرم‌افزار در بیش از ۶۰ کشور دنیا به عنوان مرجع نهایی محاسبات مکانیکی پذیرفته شده است. گزارش‌های محاسباتی استخراج شده از این برنامه توسط بازرسان نهادهایی نظیر Lloyd's Register و TÜV بدون کوچکترین تردیدی مورد تایید قرار می‌گیرد. در پروژه‌های عظیمی نظیر توسعه میدان گازی Hail & Ghasha در امارات، استفاده از این نرم‌افزار به عنوان یک الزام فنی در قراردادها قید می‌گردد.

قدرت PV Elite در مدیریت بارهای مرکب و تعامل با نرم‌افزارهای تحلیل تنش لوله نظیر CAESAR II، جایگاه آن را در اکوسیستم مهندسی تثبیت کرده است. این برنامه نه تنها در صنایع سنتی، بلکه در حوزه‌های نوین انرژی‌های سبز نیز به عنوان ابزار اصلی طراحی مخازن نگهداری هیدروژن و راکتورهای شیمیایی شناخته می‌شود.

مقایسه PV Elite با نرم‌افزارهای دیگر

برای انتخاب آگاهانه میان ابزارهای موجود، تحلیل جدول زیر راهگشا خواهد بود:

باید اشاره کرد که PV Elite راهکاری بهینه برای طراحی کدی است، در حالی که ANSYS برای شبیه‌سازی‌های فیزیکی عمیق در موارد خاص به کار می‌رود.

قیمت نرم‌افزار PV Elite

این محصول به عنوان یک دارایی سرمایه‌ای برای شرکت‌های مهندسی تلقی می‌شود. لایسنس‌های این ابزار معمولاً به صورت اشتراک سالانه یا دائمی با هزینه‌هایی در بازه ۳۰۰۰ تا ۸۰۰۰ دلار عرضه می‌گردد. اگرچه این مبالغ برای شرکت‌های کوچک سنگین به نظر می‌رسد، اما با توجه به کاهش ۱۵ درصدی در وزن آهن‌آلات مصرفی و جلوگیری از دوباره‌کاری‌های ساخت، بازگشت سرمایه (ROI) آن در اولین پروژه بزرگ تضمین شده است.

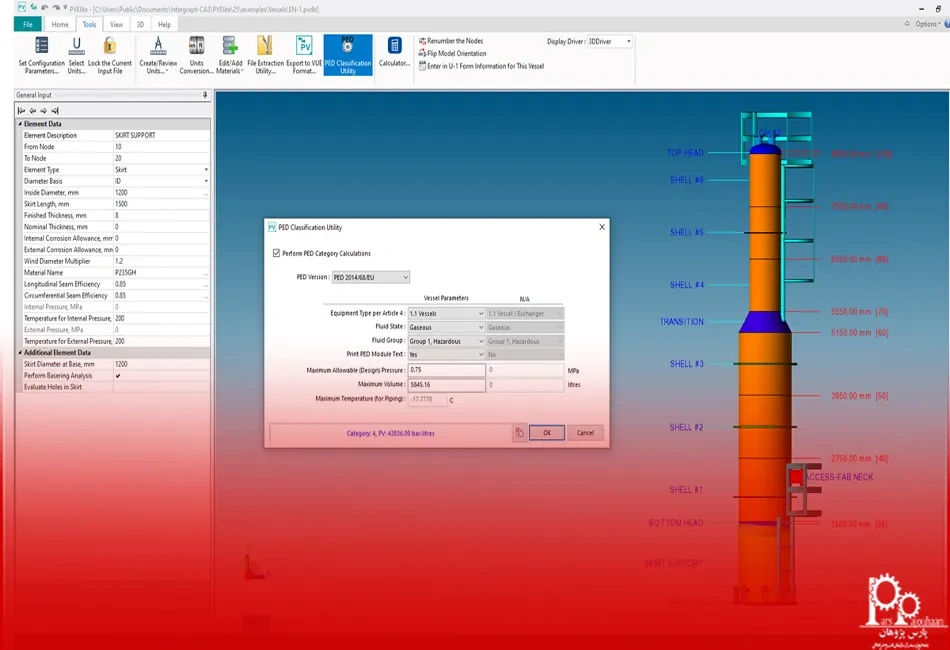

لینک دانلود نرم‌افزار PV Elite

برای اطمینان از صحت محاسبات و امنیت داده‌ها، همواره پیشنهاد می‌گردد لایسنس‌های قانونی را تهیه نمایید. مهندسان می‌توانند برای ارزیابی قابلیت‌های نسخه ۲۸، نسخه آزمایشی ۱۵ روزه را از وب‌سایت رسمی هگزگون درخواست نمایند:

دریافت نسخه ارزیابی PV Elite 28 از سایت Hexagon

استفاده از نسخه‌های کرک‌شده قدیمی به دلیل عدم پشتیبانی از کدهای ۲۰۲۵ و وجود خطاهای احتمالی در موتور محاسباتی، ریسک مهندسی بالایی به همراه دارد. اما اگر برای بحث آموزش و تمرین به این نرم افزار کاربردی نیاز دارید می توانید از لینک زیر آن را دانلود کنید.

https://soft98.ir/software/engineering/3874-pv-elite-2c.html

جمع‌بندی: تضمین ایمنی و استاندارد در طراحی با PV Elite

در این مقاله گفتیم که PV Elite 28 چگونه با تکیه بر "پروژه بازطراحی" استانداردهای ۲۰۲۵، مسیر نوینی را در مهندسی تجهیزات ثابت گشوده است. بررسی کردیم که ویژگی‌هایی نظیر FEA یکپارچه، گزارش‌های Vessel Wiki و ابعاد پویا، چگونه سرعت و دقت طراحی را به سطوح بی‌سابقه‌ای ارتقا می‌دهند. همچنین آموختیم که پیش‌نیاز کار با این ابزار، نه صرفاً مهارت کار با نرم‌افزار، بلکه درک عمیق کدهای ASME و مفاهیم بنیادین مکانیک است.

در نهایت، تحلیل بازار کار نشان داد که تسلط بر این پلتفرم، تضمین‌کننده امنیت شغلی و درآمد بالا در صنایع مادر جهان می‌باشد. امیدواریم این واکاوی دقیق، دیدگاهی استراتژیک برای ارتقای دانش فنی و حرفه‌ای شما فراهم آورده باشد.

نویسنده: علی بهرام همدانی کارشناس ارشد مهندسی فرآیند صنایع نفت
